Cam kẹp đẩy là một loại cơ cấu cơ khí được sử dụng rộng rãi trong các ứng dụng công nghiệp để kẹp chặt các chi tiết, phôi gia công một cách nhanh chóng và chính xác. Chúng hoạt động dựa trên nguyên lý chuyển động tịnh tiến của một thanh đẩy (piston) để tạo ra lực kẹp.

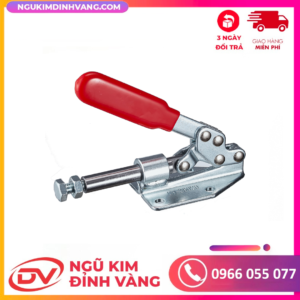

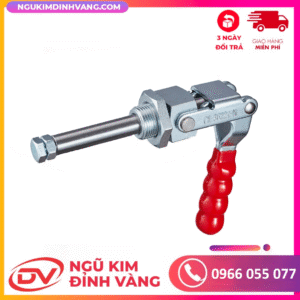

Cấu tạo cơ bản của kẹp đẩy ngang
Một kẹp đẩy ngang điển hình bao gồm các thành phần chính sau:
- Thân cam: Là phần khung chính của cam kẹp, thường được làm bằng thép hoặc hợp kim nhôm.
- Thanh đẩy: Là phần di chuyển tịnh tiến để tạo ra lực kẹp.
- Lò xo: Tạo lực hồi phục để đưa thanh đẩy về vị trí ban đầu khi không cần kẹp.
- Tay quay hoặc khí nén: Dùng để điều khiển chuyển động của thanh đẩy.
- Các bộ phận khác: Ống dẫn hướng, bạc đạn, gioăng…
Nguyên lý hoạt động
Khi tác dụng lực lên tay quay hoặc cung cấp khí nén, thanh đẩy sẽ di chuyển tịnh tiến, đẩy các má kẹp vào phôi gia công. Lực kẹp được tạo ra nhờ sự kết hợp giữa lực đẩy của thanh đẩy và lực đàn hồi của lò xo. Khi ngưng tác dụng lực, lò xo sẽ kéo thanh đẩy trở lại vị trí ban đầu, thả phôi.
