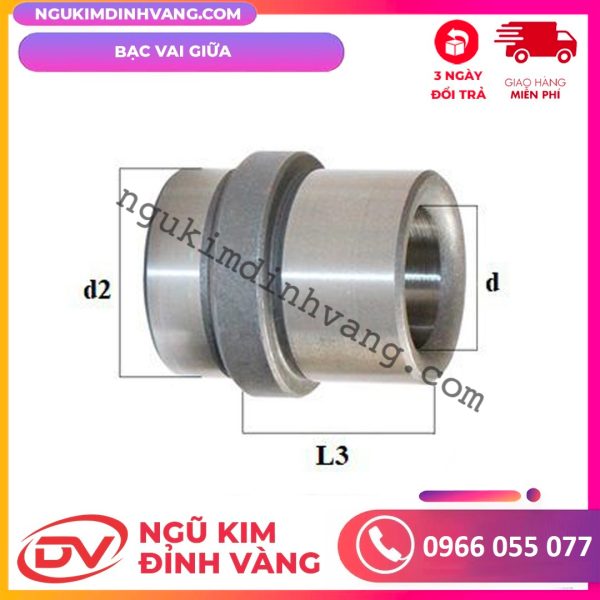

Bạc Vai Giữa

Bạc vai giữa là một dạng bạc lót có thiết kế đặc biệt với phần vai (flange) nằm ở giữa thân bạc, giúp định vị và giữ cố định vị trí khi lắp đặt trong các cụm chi tiết máy hoặc khuôn mẫu.

Loại bạc này thường được ứng dụng trong:

• Khuôn ép nhựa
• Khuôn dập kim loại
• Hệ thống dẫn hướng
• Máy móc công nghiệp

Với khả năng giảm ma sát, chống mài mòn và tăng độ chính xác, bạc vai giữa đang ngày càng được sử dụng rộng rãi trong nhiều ngành công nghiệp.

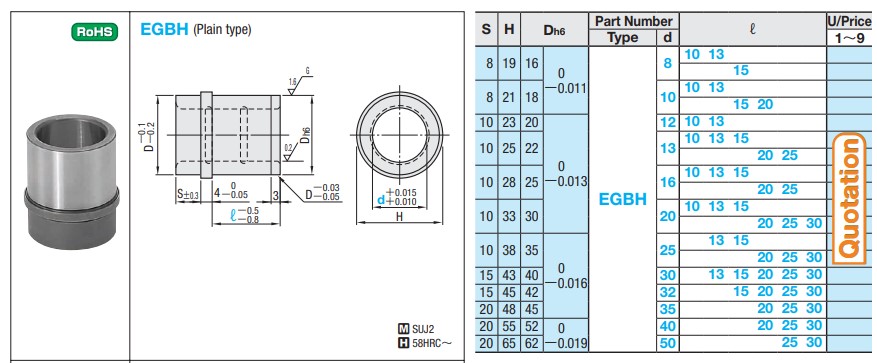

Cấu tạo của bạc vai giữa

Bạc vai giữa có cấu tạo tương đối đơn giản nhưng được gia công với độ chính xác cao. Bao gồm 3 phần chính:

Thân bạc vai giữa

• Là phần hình trụ dài
• Tiếp xúc trực tiếp với trục hoặc ty dẫn hướng
• Được gia công với độ chính xác cao để giảm ma sát

Vai bạc

• Nằm ở vị trí giữa thân bạc
• Có đường kính lớn hơn thân
• Chức năng:
  • Định vị chính xác vị trí lắp
  • Ngăn bạc trượt theo hai hướng
  • Tăng độ ổn định khi vận hành

Lỗ trong của bạc vai giữa

• Là phần quan trọng nhất
• Được gia công với độ nhẵn cao (Ra thấp)
• Đảm bảo chuyển động mượt mà, giảm mài mòn

Đặc điểm nổi bật của bạc vai giữa

Bạc vai giữa được ưa chuộng nhờ những ưu điểm vượt trội:

Định vị chính xác cao

Phần vai giữa giúp bạc cố định chính xác tại vị trí mong muốn, hạn chế sai lệch trong quá trình hoạt động.

Giảm ma sát hiệu quả

Nhờ bề mặt gia công chính xác và vật liệu phù hợp, bạc giúp giảm ma sát giữa các chi tiết chuyển động.

Chống mài mòn tốt

Đặc biệt khi sử dụng vật liệu như đồng graphite, bạc có khả năng tự bôi trơn, tăng tuổi thọ.

Dễ lắp đặt và thay thế

Thiết kế đơn giản giúp kỹ thuật viên dễ dàng lắp ráp và bảo trì.

Tăng tuổi thọ khuôn và máy móc

Giảm hao mòn giúp kéo dài tuổi thọ của toàn bộ hệ thống.

Vật liệu chế tạo bạc vai giữa

Tùy theo nhu cầu sử dụng, bạc vai giữa có thể được sản xuất từ nhiều loại vật liệu khác nhau:

Đồng (Bronze)

• Phổ biến nhất
• Chịu mài mòn tốt
• Dẫn nhiệt cao
• Phù hợp môi trường tải trung bình

Đồng graphite (tự bôi trơn)

• Có chứa các hạt graphite
• Không cần bôi trơn ngoài
• Phù hợp môi trường khô, nhiệt độ cao



Xem thêm: Bạc lót đồng tự bôi trơn

Thép hợp kim

• Độ cứng cao
• Chịu tải trọng lớn
• Thường dùng trong máy công nghiệp nặng

Vật liệu composite

• Nhẹ, bền
• Chống ăn mòn tốt
• Ứng dụng trong môi trường đặc biệt

Ứng dụng của bạc vai giữa trong thực tế

Bạc vai giữa xuất hiện trong rất nhiều lĩnh vực:

Khuôn ép nhựa

• Dẫn hướng ty dẫn
• Đảm bảo hai nửa khuôn đóng mở chính xác

Khuôn dập kim loại

• Giữ độ chính xác khi dập
• Giảm rung lắc và sai số

Máy móc cơ khí

• Làm bạc lót trục
• Giảm ma sát giữa các chi tiết quay

Thiết bị công nghiệp

• Ứng dụng trong dây chuyền sản xuất
• Tăng độ ổn định và hiệu suất

Phân biệt bạc vai giữa với các loại bạc khác

Loại bạc	Đặc điểm	Ứng dụng
Bạc vai giữa	Vai nằm giữa thân	Định vị hai chiều
Bạc vai đầu	Vai nằm ở một đầu	Chặn một phía
Bạc không vai	Không có vai	Lắp ép toàn phần

👉 Điểm khác biệt lớn nhất của bạc vai giữa là khả năng giữ vị trí ổn định ở trung tâm, giúp tăng độ chính xác cao hơn trong nhiều ứng dụng.

Tiêu chí lựa chọn bạc vai giữa chất lượng

Để đảm bảo hiệu quả sử dụng, bạn cần lưu ý:

Kích thước chính xác

• Đường kính trong (ID)
• Đường kính ngoài (OD)
• Chiều dài và vị trí vai

Vật liệu phù hợp

• Môi trường khô → chọn đồng graphite
• Tải nặng → chọn thép hợp kim

Độ chính xác gia công

• Độ nhẵn bề mặt cao
• Sai số nhỏ

Thương hiệu uy tín

• Nguồn gốc rõ ràng
• Đảm bảo tiêu chuẩn kỹ thuật

Báo giá bạc vai giữa mới nhất

Giá bạc vai giữa phụ thuộc vào nhiều yếu tố:

• Vật liệu (đồng, thép, graphite…)
• Kích thước
• Độ chính xác gia công
• Số lượng đặt hàng

Mức giá tham khảo:

• Bạc nhỏ: từ 50.000 – 150.000 VNĐ
• Bạc trung: 150.000 – 500.000 VNĐ
• Bạc lớn hoặc theo yêu cầu: 500.000 – vài triệu VNĐ

👉 Đối với các đơn hàng gia công riêng, giá sẽ được báo chi tiết theo bản vẽ kỹ thuật.

Lưu ý khi sử dụng bạc vai giữa

Để bạc hoạt động hiệu quả và bền lâu:

• Lắp đúng kỹ thuật, tránh lệch tâm
• Kiểm tra định kỳ tình trạng mài mòn
• Sử dụng đúng loại vật liệu theo môi trường
• Bôi trơn nếu không phải loại tự bôi trơn

Kết luận

Bạc vai giữa là một chi tiết nhỏ nhưng đóng vai trò cực kỳ quan trọng trong hệ thống cơ khí và khuôn mẫu. Với thiết kế đặc biệt có phần vai ở giữa, loại bạc này giúp:

• Định vị chính xác
• Giảm ma sát
• Tăng tuổi thọ thiết bị
• Nâng cao hiệu suất vận hành

Nếu bạn đang tìm kiếm một giải pháp bền – chính xác – hiệu quả, thì bạc vai giữa chính là lựa chọn không thể bỏ qua.
