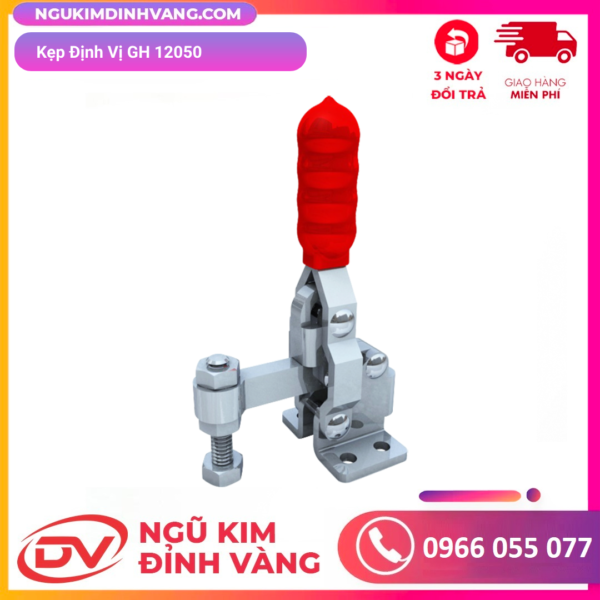

Kẹp định vị GH 12050 là một loại cam kẹp đứng được sử dụng rộng rãi trong các ngành công nghiệp khác nhau, đặc biệt là trong các hoạt động gia công, lắp ráp và sản xuất. Với thiết kế nhỏ gọn, chắc chắn và lực kẹp mạnh mẽ, sản phẩm này mang lại hiệu quả cao trong việc cố định các chi tiết gia công, đảm bảo độ chính xác và an toàn trong quá trình sản xuất.
Cấu tạo và hoạt động Kẹp định vị GH 12050
Kẹp định vị GH 12050 thường được làm bằng thép hợp kim cao cấp, đảm bảo độ bền và khả năng chịu lực tốt. Các thành phần chính của kẹp bao gồm:
- Thân kẹp: Là phần chính của kẹp, chịu lực tác động và giữ cố định chi tiết gia công.
- Tay kẹp: Phần di động, dùng để kẹp chặt hoặc thả lỏng chi tiết.
- Cơ cấu khí nén: Tạo ra lực kẹp mạnh mẽ và nhanh chóng.
- Các bộ phận phụ trợ: Như lò xo, gioăng, v.v., đảm bảo hoạt động ổn định của kẹp.
Nguyên lý hoạt động của kẹp định vị GH 12050 dựa trên áp suất khí nén. Khi cung cấp khí nén vào kẹp, piston bên trong sẽ di chuyển, tác động lên tay kẹp và làm cho tay kẹp đóng lại, kẹp chặt chi tiết gia công.
Thông số kỹ thuật Kẹp định vị GH 12050
- Lực kẹp: 91kg
- Trọng lượng: 170g
- Góc mở tay cầm: 60 độ
- Góc mở thanh kẹp: 100 độ
Xem thêm: Catalogue Kẹp định vị GH
Ứng dụng Kẹp đứng GH 12050
Kẹp đứng GH 12050 được ứng dụng rộng rãi trong nhiều lĩnh vực như:
- Công nghiệp cơ khí: Gá kẹp các chi tiết trong quá trình gia công CNC, phay, tiện, khoan,…
- Sản xuất khuôn mẫu: Định vị các lõi, khuôn trong quá trình sản xuất khuôn nhựa, khuôn đúc.
- Lắp ráp tự động: Sử dụng trong các dây chuyền lắp ráp tự động để cố định các linh kiện.
- Các ngành công nghiệp khác: Điện tử, ô tô, hàng không,…
Ưu điểm Kẹp định vị GH 12050
- Lực kẹp mạnh mẽ: Giúp cố định chắc chắn các chi tiết gia công, ngay cả trong điều kiện làm việc khắc nghiệt.
- Tốc độ kẹp nhanh: Nâng cao năng suất làm việc.
- Độ chính xác cao: Đảm bảo các chi tiết được định vị chính xác, giảm thiểu sai số trong quá trình gia công.
- Tuổi thọ cao: Nhờ chất liệu tốt và thiết kế hợp lý.
- Dễ sử dụng: Có thể tích hợp vào các hệ thống tự động hóa.
Lưu ý và cách sử dụng Kẹp đứng GH 12050
- Điều chỉnh độ rộng của càng kẹp: Thích hợp với kích thước của vật liệu cần kẹp.
- Đặt vật liệu vào giữa hai càng kẹp.
- Kéo tay cầm lại để siết chặt.
- Cố định kẹp vào bề mặt làm việc bằng đế kẹp.
- Kiểm tra kẹp định vị trước khi sử dụng: Đảm bảo kẹp không bị hư hỏng hoặc mất các bộ phận.
- Chọn kích thước kẹp phù hợp với vật liệu cần kẹp: Tránh trường hợp kẹp quá chặt hoặc quá lỏng.
- Thường xuyên bảo dưỡng kẹp: Làm sạch và tra dầu để đảm bảo kẹp hoạt động trơn tru.
Để có thông tin chính xác và chi tiết nhất về sản phẩm Cam kẹp GH 12050, bạn nên tham khảo tài liệu kỹ thuật của nhà sản xuất hoặc liên hệ trực tiếp nhà cung cấp Ngũ Kim Đỉnh Vàng
