Linh Kiện Khuôn Dập – Các Loại Phổ Biến Nhất Hiện Nay
Th8
Linh kiện khuôn dập là những bộ phận quan trọng cấu thành nên bộ khuôn, giúp quá trình gia công dập kim loại diễn ra chính xác, ổn định và đạt chất lượng sản phẩm cao. Trong ngành cơ khí chế tạo, đặc biệt là lĩnh vực sản xuất hàng loạt, khuôn dập đóng vai trò không thể thiếu để tạo ra các chi tiết kim loại với hình dạng, kích thước đồng đều.
Xem thêm: Khuôn Mẫu Là Gì? Các Loại Linh Kiện Khuôn Mẫu Hay Dùng Nhất

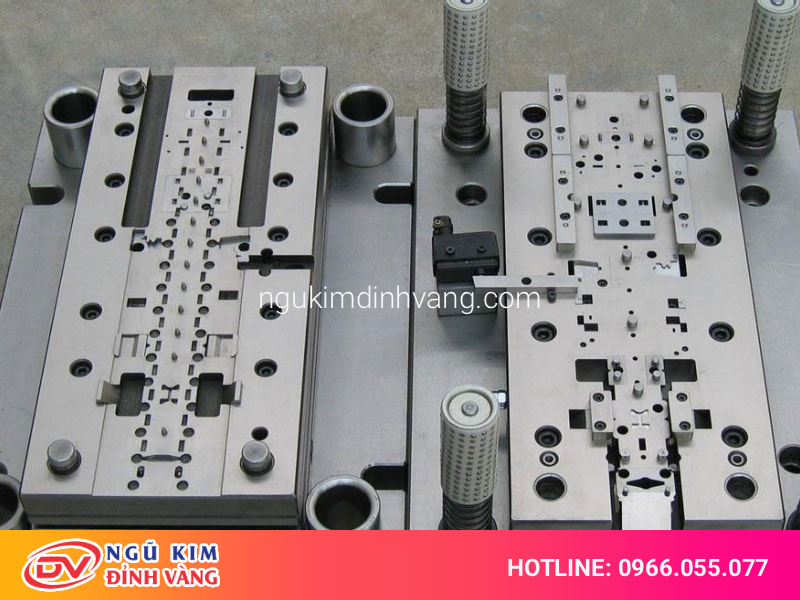

Tổng quan về linh kiện khuôn dập
Trong ngành cơ khí chế tạo, đặc biệt là sản xuất hàng loạt, khuôn dập là công cụ quan trọng giúp định hình kim loại tấm thành các chi tiết có hình dạng, kích thước và độ chính xác cao.
Để khuôn dập hoạt động hiệu quả, các linh kiện khuôn dập đóng vai trò không thể thiếu. Chúng gồm nhiều chi tiết cơ khí được chế tạo với độ chính xác cao, chịu được tải trọng lớn và mài mòn liên tục.
Một bộ khuôn dập hoàn chỉnh có thể bao gồm hàng chục đến hàng trăm linh kiện khác nhau, mỗi loại đảm nhận một chức năng riêng. Sự đồng bộ và chất lượng của từng linh kiện ảnh hưởng trực tiếp đến:
- Độ bền và tuổi thọ khuôn.
- Năng suất và chất lượng sản phẩm.
- Chi phí bảo trì và thời gian dừng máy.
Phân loại các loại linh kiện khuôn dập phổ biến
Dưới đây là các nhóm linh kiện khuôn dập thường gặp nhất hiện nay, kèm chức năng, đặc điểm và vật liệu chế tạo.
Chốt khuôn (Punch & Die Pin)
Chức năng:
- Định vị chính xác giữa các tấm khuôn.
- Tạo hình chi tiết thông qua quá trình cắt, đột hoặc dập.
Các loại phổ biến:
- Chốt trụ: Sử dụng để định vị cơ bản.
- Chốt côn: Tăng độ chính xác khi lắp ráp, giảm sai số.
- Chốt đầu bằng: Dùng trong các chi tiết yêu cầu lực dập đồng đều.
- Chốt định vị: Cố định tấm chặn hoặc chi tiết trong khuôn.
Vật liệu: Thép SKD11, SKH51, hoặc carbide, xử lý nhiệt để đạt độ cứng 58–62 HRC, chống mài mòn tốt.
Bạc dẫn hướng (Guide Bush)
Chức năng:
- Dẫn hướng cho ty dẫn hướng và các bộ phận chuyển động.
- Giúp khuôn đóng/mở mượt mà, giảm rung lắc và sai số.
Đặc điểm:
- Gia công chính xác cao.
- Bề mặt mạ niken hoặc phủ PVD để chống gỉ sét.
- Thường đi theo cặp với ty dẫn hướng.
Vật liệu: Thép C45, SKD11, hợp kim đồng – thép kết hợp.
Lò xo khuôn (Mould Spring)
Chức năng:
- Cung cấp lực đàn hồi để đưa chi tiết khuôn trở về vị trí ban đầu.
- Hỗ trợ quá trình đẩy sản phẩm ra khỏi khuôn.
Phân loại:
- Lò xo nén: Thường dùng nhất trong khuôn dập.
- Lò xo xoắn: Dùng trong một số cơ cấu đặc biệt.
- Lò xo đĩa: Cho lực ép lớn, hành trình ngắn.
Mã màu – lực nén:
- Vàng: Nhẹ
- Xanh: Trung bình
- Đỏ: Nặng
- Xanh lá: Rất nặng
Vật liệu: Thép lò xo chuyên dụng SUP10, SUP12, xử lý nhiệt tăng độ bền.
Tấm đệm và tấm chặn (Spacer & Stopper Plate)
Chức năng:
- Điều chỉnh chiều cao bộ khuôn.
- Cố định các chi tiết và hạn chế hành trình di chuyển.
Đặc điểm:
- Gia công phẳng, dung sai chính xác.
- Độ cứng cao để chịu va đập lặp lại.
Vật liệu: Thép tôi cứng hoặc hợp kim chịu mài mòn.
Bu lông – ốc vít khuôn
Chức năng:
- Liên kết và cố định các bộ phận của khuôn.
- Đảm bảo khuôn hoạt động an toàn và chắc chắn.
Các loại phổ biến:
- Bu lông vai
- Bu lông lục giác
- Đai ốc chữ T
- Ốc không đầu
Vật liệu: Thép hợp kim, mạ kẽm hoặc phủ đen chống gỉ.
Các linh kiện phụ trợ khác
Ngoài các bộ phận chính, khuôn dập còn có:
- Vòng chặn: Ngăn chuyển động vượt quá giới hạn.
- Bạc chặn: Chịu lực va đập.
- Chốt hồi: Giúp cơ cấu hồi về vị trí ban đầu.
- Bạc trượt: Giảm ma sát giữa các bề mặt.
Nguyên lý hoạt động của khuôn dập và vai trò của linh kiện
Quá trình dập kim loại diễn ra theo chu kỳ:
- Đưa phôi vào khuôn → phôi được định vị nhờ chốt và bạc dẫn hướng.
- Dập tạo hình → chốt và tấm ép tác động lực lên phôi.
- Đẩy sản phẩm ra ngoài → nhờ lò xo và cơ cấu đẩy.
- Khuôn trở lại vị trí ban đầu → sẵn sàng cho chu kỳ tiếp theo.
Mỗi linh kiện khuôn dập phối hợp nhịp nhàng để đảm bảo:
- Sai số kích thước nhỏ.
- Bề mặt sản phẩm đẹp.
- Khuôn hoạt động bền bỉ.
Lợi ích khi sử dụng linh kiện khuôn dập chất lượng
| Lợi ích | Mô tả |
|---|---|
| Tăng tuổi thọ khuôn | Giảm mài mòn, hạn chế hỏng hóc. |
| Giảm thời gian dừng máy | Ít phải thay thế, bảo trì. |
| Tăng độ chính xác sản phẩm | Kích thước, hình dạng đồng đều. |
| Tiết kiệm chi phí | Giảm hao phí vật liệu và nhân công. |
| Đảm bảo an toàn | Hạn chế sự cố khi vận hành. |
Tiêu chí lựa chọn linh kiện khuôn dập
Khi mua linh kiện, cần chú ý:
- Chất liệu chế tạo: Thép hợp kim, carbide để chịu lực và mài mòn.
- Độ chính xác: Gia công CNC, dung sai nhỏ.
- Khả năng chịu tải: Phù hợp với lực dập yêu cầu.
- Nguồn gốc rõ ràng: Chọn nhà cung cấp uy tín.
- Tương thích với khuôn: Kích thước và thiết kế đồng bộ.

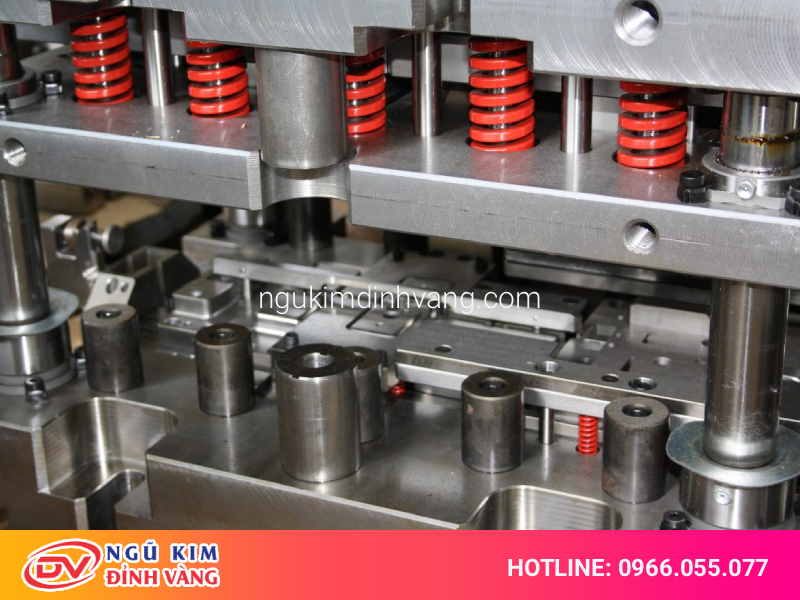

Ứng dụng của linh kiện khuôn dập trong sản xuất
Linh kiện khuôn dập được ứng dụng rộng rãi trong:
- Sản xuất ô tô – xe máy: Khung, vỏ, chi tiết động cơ.
- Ngành điện – điện tử: Vỏ thiết bị, linh kiện nhỏ.
- Gia dụng: Đồ kim loại, dụng cụ nhà bếp.
- Xây dựng: Phụ kiện kết cấu thép, bản mã.
Đơn vị cung cấp linh kiện khuôn dập uy tín
Một nhà cung cấp đáng tin cậy cần đảm bảo:
- Nguồn hàng chính hãng từ Nhật, Hàn, Đài Loan…
- Kho hàng đa dạng: đủ loại kích thước, tiêu chuẩn.
- Tư vấn kỹ thuật chuyên sâu giúp chọn đúng sản phẩm.
- Giao hàng nhanh và hỗ trợ bảo hành.
Kết luận
Linh kiện khuôn dập là “trái tim” của bộ khuôn, quyết định năng suất và chất lượng sản xuất. Lựa chọn linh kiện đạt chuẩn không chỉ giúp doanh nghiệp tiết kiệm chi phí, mà còn đảm bảo tiến độ và uy tín với khách hàng.
