Top 10 Loại Linh Kiện Khuôn Mẫu Được Sử Dụng Nhiều Nhất Trong Cơ Khí Chính Xác

Trong lĩnh vực cơ khí chính xác, linh kiện khuôn mẫu là yếu tố không thể thiếu để đảm bảo bộ khuôn vận hành ổn định, cho ra sản phẩm đạt độ chính xác cao và hạn chế tối đa lỗi phát sinh. Việc lựa chọn linh kiện khuôn chuẩn – bền – chính xác không chỉ giúp tối ưu tuổi thọ khuôn mà còn giúp doanh nghiệp giảm mạnh chi phí bảo trì và tăng năng suất ép phun.

Tổng Quan Linh Kiện Khuôn Mẫu

Linh kiện khuôn mẫu là gì?

Linh kiện khuôn mẫu là tập hợp các chi tiết được thiết kế theo tiêu chuẩn hoặc tùy chỉnh, lắp đặt vào bộ khuôn nhằm đảm bảo quá trình ép phun, dập, đúc diễn ra trơn tru và chính xác. Những linh kiện này cùng nhau tạo thành hệ thống hoàn chỉnh giúp sản phẩm đạt đúng kích thước, độ bóng và chất lượng mong muốn.

Tại sao linh kiện khuôn mẫu lại quan trọng?

• Định vị chính xác giữa các tấm khuôn
• Giúp khuôn đóng mở ổn định trong thời gian dài
• Nâng cao độ bền và tuổi thọ bộ khuôn
• Giảm thiểu sai số và hạn chế lỗi sản phẩm
• Tối ưu chu kỳ ép, giúp tăng tốc độ sản xuất

Phân loại linh kiện khuôn mẫu trong cơ khí chính xác

• Theo chức năng: đẩy – dẫn hướng – làm mát – thoát khí – khóa – truyền nhựa
• Theo vật liệu: SKD61, SKH51, S136, 8407, hợp kim thép chống mài mòn
• Theo ứng dụng: khuôn nhựa, khuôn dập, khuôn cao su, khuôn đúc áp lực

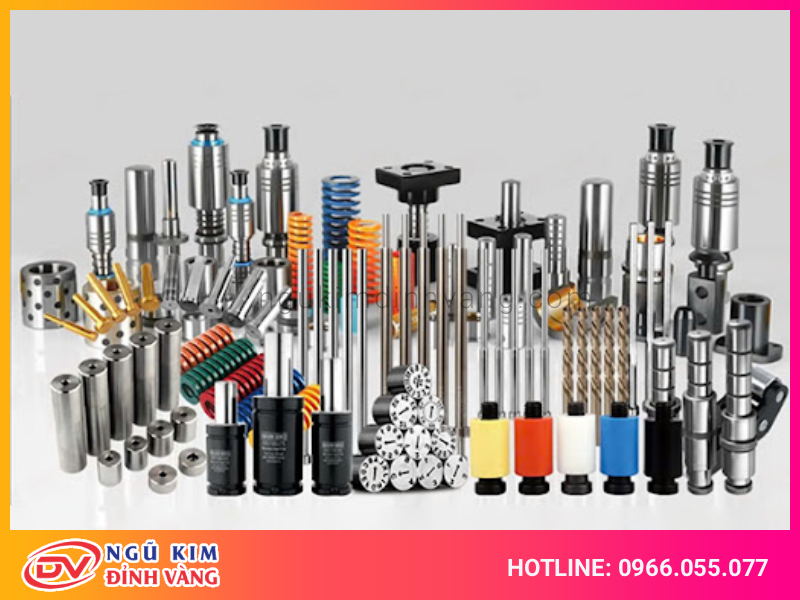

Top 10 Loại Linh Kiện Khuôn Mẫu Được Dùng Nhiều Nhất Hiện Nay

Ty Đẩy Khuôn (Ejector Pin) – Linh kiện khuôn mẫu quan trọng nhất

Chức năng

• Đẩy sản phẩm nhựa ra khỏi lòng khuôn
• Hoạt động liên tục trong mỗi chu kỳ ép

Các dạng phổ biến

• Ty đẩy tròn
• Ty đẩy đầu dù
• Ty đẩy dạng bậc
• Ty đẩy SKD61 chịu nhiệt

Lý do được sử dụng nhiều

• Chịu mài mòn tốt
• Độ chính xác cao
• Dễ thay thế – chi phí hợp lý

Chốt Dẫn Hướng (Guide Pin) – Giữ độ chính xác khi đóng mở khuôn

Vai trò chính

• Dẫn hướng hai nửa khuôn
• Giảm sai số trong quá trình ép
• Tránh hiện tượng lệch khuôn gây gãy insert

Đặc điểm

• Độ cứng cao
• Kết hợp cùng bạc dẫn hướng

Bạc Dẫn Hướng (Guide Bush) – Linh kiện kết hợp chốt dẫn hướng

Công dụng

• Giảm ma sát
• Dẫn hướng mượt mà
• Tăng tuổi thọ khuôn

Vì sao được ưu tiên?

• Dễ tiêu chuẩn hóa
• Phù hợp mọi bộ khuôn nhựa – khuôn dập

Lò Xo Khuôn (Mould Spring)

Đặc điểm

• Độ đàn hồi cao
• Khả năng chịu nén lớn
• Màu sắc phân cấp tải trọng (theo tiêu chuẩn JIS)

Ứng dụng

• Hệ thống đẩy
• Hệ thống cam – trượt
• Các cơ cấu chuyển động trong khuôn dập

Bạc Cuống Phun (Sprue Bush)

Vai trò

• Dẫn nhựa nóng từ máy ép vào lòng khuôn
• Hạn chế thất thoát nhiệt
• Tăng độ ổn định của dòng nhựa

Yêu cầu kỹ thuật

• Chịu nhiệt cao
• Không bị biến dạng
• Gia công chính xác

Vòi Phun Khuôn (Nozzle)

Điểm mạnh

• Kết nối ổn định giữa máy ép và khuôn
• Truyền tải vật liệu nóng chảy đều và liên tục
• Giảm bavia và lỗi thiếu nhựa

Chốt Hồi (Return Pin)

Công dụng

• Hồi tấm đẩy về vị trí ban đầu
• Đảm bảo chu kỳ ép diễn ra liên tục và chính xác

Ưu điểm

• Kết cấu đơn giản
• Độ bền cao
• Hoạt động ổn định hơn ty lò xo

Chốt Khóa Khuôn – Slide Lock / Lock Pin

Ứng dụng

• Khuôn có cơ cấu trượt
• Khuôn nhiều slide
• Khuôn có undercut

Chức năng chính

• Cố định plate trượt
• Giữ độ đồng bộ trong chuyển động
• Ngăn lệch khuôn gây mẻ cavity

Hệ Thống Làm Mát Khuôn (Cooling System Components)

Gồm các chi tiết

• Ống dẫn nước
• Khớp nối nhanh
• Fitting nước
• Bộ chia nước
• Nắp làm mát

Lợi ích

• Rút ngắn thời gian làm nguội
• Giảm cong vênh – rỗ khí
• Cải thiện độ bóng sản phẩm

Linh Kiện Cơ Cấu Trượt – Cam – Lifter

Vai trò

• Tách lõi, tạo hình chi tiết phức tạp
• Lấy sản phẩm có undercut
• Giúp tăng tự động hóa cho khuôn nhựa

Tại sao phổ biến?

• Ứng dụng đa dạng
• Hỗ trợ tạo sản phẩm khó (lõi nghiêng, rãnh, móc)
• Độ bền cao nếu dùng vật liệu tốt (SKD61 – 8407)

Tiêu Chuẩn Lựa Chọn Linh Kiện Khuôn Mẫu Chất Lượng Cao

Vật liệu linh kiện khuôn mẫu

Các vật liệu tốt nhất hiện nay:

• SKD61: chịu nhiệt, chống nứt nhiệt
• SKH51: độ cứng cao
• S136: chống gỉ, phù hợp khuôn nhựa quang học
• 8407: bền – chịu lực tốt
• Thép hợp kim tăng tuổi thọ

Tiêu chuẩn kỹ thuật

• DIN
• JIS
• HASCO
• MISUMI
• DME

Sử dụng linh kiện đạt tiêu chuẩn giúp tăng tính đồng bộ và dễ bảo trì.

Dung sai & độ chính xác

Dung sai nhỏ, độ tròn – độ nhám đạt chuẩn giúp hạn chế ma sát và tăng tuổi thọ khuôn.

Thương hiệu & nơi cung cấp uy tín

Chọn đơn vị cung cấp uy tín giúp đảm bảo chất lượng, bảo hành rõ ràng, hỗ trợ kỹ thuật và xuất xứ đầy đủ. Hiện nay trên thị trường có rất nhiều đơn vị phân phối linh kiện khuôn mẫu chính hãng và uy tín như Đỉnh Vàng Tech, AVATAR VINA

Lợi Ích Khi Sử Dụng Linh Kiện Khuôn Mẫu Tiêu Chuẩn

• Tăng độ bền và tuổi thọ bộ khuôn
• Vận hành ổn định lâu dài
• Giảm rủi ro gãy, mẻ chi tiết
• Giảm thời gian bảo trì
• Tối ưu chi phí sản xuất
• Dễ thay thế, lắp đặt nhanh

Ứng Dụng Linh Kiện Khuôn Mẫu Trong Các Ngành Sản Xuất

Linh kiện khuôn mẫu được ứng dụng trong hầu hết các ngành:

• Công nghiệp nhựa
• Khuôn dập kim loại
• Ngành điện – điện tử
• Ô tô – xe máy
• Khuôn gia dụng – công nghiệp
• Khuôn thiết bị y tế
• Ép cao su – silicone

Nhờ tính ổn định và độ bền cao, các loại linh kiện khuôn mẫu luôn giữ vai trò cốt lõi trong dây chuyền sản xuất hiện đại.

Kết Luận

Lựa chọn đúng loại linh kiện khuôn mẫu không chỉ giúp bộ khuôn vận hành mượt mà mà còn giúp doanh nghiệp tiết kiệm chi phí, tăng tốc độ sản xuất và đảm bảo chất lượng sản phẩm đầu ra.
