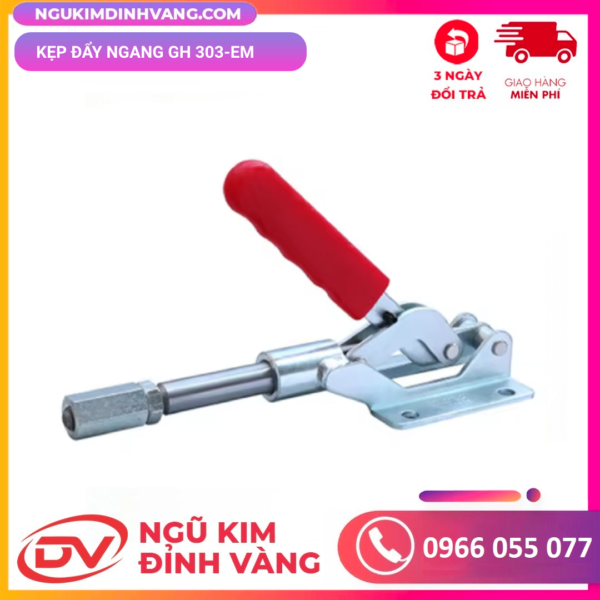

Cam Kẹp GH 303-EM

Cấu tạo và Nguyên lý Hoạt động Cam kẹp GH 303-EM

Cam kẹp GH 303-EM thường bao gồm các bộ phận chính sau:

• Thân kẹp: Vỏ ngoài của cam kẹp, thường được làm bằng thép hợp kim để đảm bảo độ bền cao.
• Pit-tông: Bộ phận di chuyển để tạo ra lực kẹp khi có khí nén tác động.
• Lò xo: Đẩy pit-tông trở về vị trí ban đầu khi xả khí nén.
• Tay cầm: Dùng để điều khiển việc mở và đóng kẹp.
• Gioăng kín: Đảm bảo không có rò rỉ khí nén.

Nguyên lý hoạt động: Khi cung cấp khí nén vào khoang làm việc, pit-tông di chuyển ngang và tác dụng lực lên phôi gia công, kẹp chặt nó vào vị trí cố định. Để mở kẹp, chỉ cần xả khí nén và lực lò xo sẽ đẩy pit-tông trở lại vị trí ban đầu.

Thông số kỹ thuật

• Lực kẹp: Khoảng 454 kg
• Hành trình kẹp: 50 mm
• Góc mở tay cầm: 190 độ
• Trọng lượng: Khoảng 965 gram
• Chất liệu: Thường làm từ thép hợp kim cao cấp

Xem thêm: Catalogue kẹp định vị GH

Ưu điểm kẹp đẩy GH 303-EM

• Lực kẹp mạnh mẽ: Đảm bảo phôi gia công được giữ chặt trong quá trình gia công.
• Hành trình kẹp linh hoạt: Phù hợp với nhiều loại phôi có kích thước khác nhau.
• Cấu tạo đơn giản: Dễ dàng lắp đặt và sử dụng.
• Bền bỉ: Chịu được môi trường làm việc khắc nghiệt.
• An toàn: Thiết kế đảm bảo an toàn cho người sử dụng.

Ứng dụng kẹp đẩy ngang GH 303-EM

Cam kẹp GH 303-EM được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Công nghiệp cơ khí: Kẹp các chi tiết máy, phôi gia công trên máy tiện, máy phay, máy bào…
• Sản xuất khuôn mẫu: Kẹp các tấm kim loại, gỗ trong quá trình chế tạo khuôn.
• Lắp ráp điện tử: Kẹp các linh kiện điện tử nhỏ gọn.
• Ô tô, xe máy: Sử dụng trong các dây chuyền sản xuất ô tô, xe máy.
• Các ngành công nghiệp khác: Sử dụng trong các ngành công nghiệp gỗ, nhựa, thực phẩm…

Lưu ý khi sử dụng cam kẹp GH 303-EM

• Kiểm tra áp suất khí nén: Đảm bảo áp suất khí nén cung cấp phù hợp với thông số kỹ thuật của cam kẹp.
• Bôi trơn định kỳ: Bôi trơn các bộ phận chuyển động để đảm bảo cam kẹp hoạt động trơn tru và bền bỉ.
• Thường xuyên kiểm tra: Kiểm tra các bộ phận của cam kẹp để phát hiện và khắc phục kịp thời các hư hỏng.

Để có thông tin chính xác và chi tiết nhất về sản phẩm cam kẹp GH 303-EM, bạn nên tham khảo tài liệu kỹ thuật của nhà sản xuất hoặc liên hệ trực tiếp nhà cung cấp Ngũ Kim Đỉnh Vàng
