Ty Đẩy Là Gì? Phân Loại - Cấu Tạo - Ứng Dụng Trong Khuôn Mẫu

Ty đẩy hay còn gọi là pin đẩy là một trong những linh kiện không thể thiếu trong khuôn ép nhựa, khuôn dập và nhiều loại khuôn công nghiệp hiện nay. Đây là chi tiết giúp đẩy sản phẩm ra khỏi lòng khuôn sau khi ép, đảm bảo chu trình sản xuất diễn ra liên tục, ổn định và chính xác.

Trong các hệ thống khuôn hiện đại, pinđẩy không chỉ hỗ trợ tách chi tiết mà còn ảnh hưởng lớn đến tuổi thọ khuôn, độ hoàn thiện bề mặt sản phẩm và tốc độ chu kỳ ép.

Ty Đẩy Là Gì?

Table of Contents

Ty đẩy (Ejector Pin) là linh kiện khuôn mẫu dùng để đẩy sản phẩm ra khỏi khuôn sau quá trình ép, được bố trí tại nhiều vị trí khác nhau tùy theo kết cấu lòng khuôn. Khi hệ thống ty khuôn hoạt động, sẽ tịnh tiến theo chuyển động của tấm đẩy để đưa sản phẩm ra ngoài.

Ty đẩy trong công nghệ ép nhựa

Giúp sản phẩm không bị kẹt trong lòng khuôn
Tạo lực đẩy đều, tránh làm biến dạng sản phẩm
Giữ ổn định chu kỳ ép và năng suất sản xuất

Ty đẩy trong khuôn dập

Một số khuôn dập tấm kim loại cũng sử dụng ty đẩy để:

Đẩy phôi sau khi dập
Hạn chế kẹt phôi, giảm mài mòn khuôn
Tăng độ ổn định trong từng lần chu kỳ

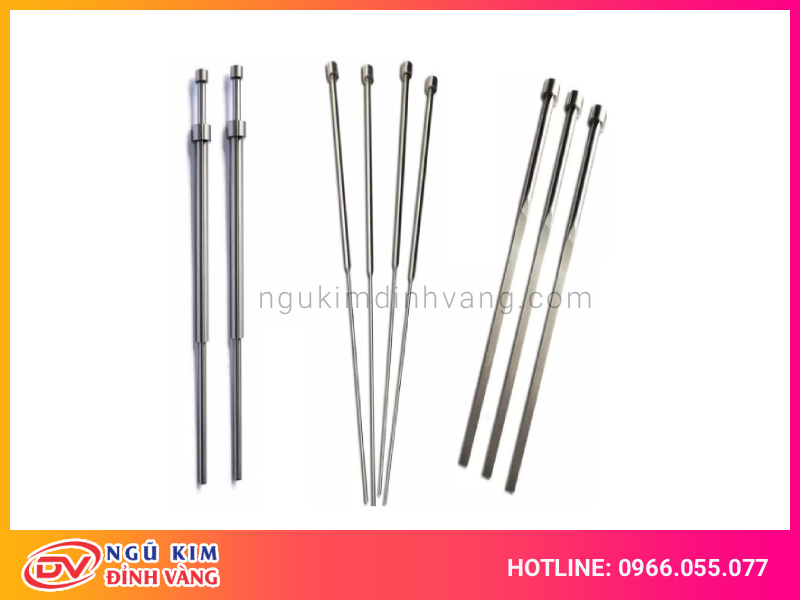

Phân Loại Ty Đẩy Trong Ngành Khuôn Mẫu

Được chia thành nhiều loại, phù hợp từng mục đích thiết kế khuôn.

Pin đẩy thẳng

Dạng tròn, thẳng, phổ biến nhất
Dùng cho đa số khuôn ép nhựa
Độ cứng cao, chịu nhiệt tốt

Ty đẩy đầu dù

Có bậc vai giúp lắp đặt cố định
Giảm ma sát, tăng độ bền
Dùng trong các vị trí chịu lực lớn

Pin đẩy có lỗ ren

Dễ tháo lắp khi cần bảo trì khuôn
Được sử dụng nhiều trong khuôn lớn

Ty đẩy dạng ống

Dạng ống rỗng, dùng để đẩy sản phẩm ở vị trí lõi
Phù hợp chi tiết có lỗ trung tâm

Pin đẩy dạng phi tiêu

Tiết diện mỏng
Dùng đẩy các rãnh hẹp trên sản phẩm nhựa

Ty đẩy dạng vuông

Tạo lực đẩy lớn
Ít xoay trong quá trình hoạt động

Cấu Tạo Cơ Bản Của Ty Đẩy

Vật liệu chế tạo

Thép SKD61 (Nhật / Hàn / Đài Loan)

Chịu nhiệt cao
Chống bị mài mòn
Phổ biến trong khuôn ép nhựa

Thép SKH51 (HSS – thép gió)

Độ cứng rất cao
Dùng cho khuôn yêu cầu độ bền nhiệt và ma sát lớn

Thép SKD11

Chịu lực và chịu mài mòn tốt
Thường dùng trong khuôn dập

Cấu tạo tiêu chuẩn

Một ty đẩy tiêu chuẩn gồm 3 phần:

Phần đầu ty

Tiếp xúc trực tiếp với sản phẩm
Có thể là đầu tròn, phẳng hoặc tùy biến

Phần thân ty

Dài – chịu lực chính
Thường được mài siêu bóng để giảm ma sát

Phần chân ty

Tiếp xúc với tấm đẩy
Có thể dạng bằng, dạng ren hoặc dạng bậc

Ưu Điểm Khi Sử Dụng Ty Đẩy Trong Khuôn

Tăng độ ổn định cho sản xuất

Ty đẩy hoạt động nhịp nhàng giúp chu kỳ ép ổn định, hạn chế lỗi sản phẩm.

Giảm hỏng hóc khuôn

Khi ty đẩy chất lượng cao, ma sát ít hơn, giúp:

Bảo vệ lòng khuôn
Tăng tuổi thọ chi tiết lắp ghép

Giúp sản phẩm hoàn thiện đẹp hơn

Đẩy đều, không để lại vết hằn (nếu dùng đúng loại).

Dễ bảo trì và thay thế

Ty đẩy là chi tiết tiêu hao, có thể thay mới nhanh chóng mà không ảnh hưởng đến kết cấu khuôn.

Ứng Dụng Của Ty Đẩy Trong Ngành Khuôn Mẫu

Khuôn ép nhựa

Đẩy sản phẩm ra ngoài sau mỗi chu kỳ
Phù hợp với hầu hết sản phẩm nhựa: nắp chai, hộp nhựa, linh kiện điện tử, thiết bị ô tô…

Khuôn dập kim loại

Giúp tách sản phẩm sau khi dập
Tránh kẹt phôi, giảm hỏng bề mặt

Khuôn đúc nhôm – đúc áp lực

Cần ty đẩy chịu nhiệt cao
Đảm bảo sản phẩm không bị cong vênh khi đẩy

Khuôn sản phẩm kỹ thuật cao

Các linh kiện yêu cầu độ chính xác lớn như:

Khuôn linh kiện xe máy
Khuôn nhựa kỹ thuật
Khuôn chi tiết điện tử

Kích Thước Ty Đẩy – Quy Cách Tiêu Chuẩn

Các tiêu chuẩn quốc tế

Ty đẩy được sản xuất theo các tiêu chuẩn như:

JIS (Nhật Bản)
DIN (Đức)
HASCO
MISUMI

Phổ biến về đường kính

Ty đẩy Ø1.0 – Ø20 mm
Loại đặc hoặc loại ống

Chiều dài ty đẩy

Từ 50 mm đến hơn 300 mm
Tùy chỉnh theo bản vẽ khuôn

Cách Lựa Chọn Ty Đẩy Đúng Chuẩn

Dựa theo vật liệu sản phẩm

Nhựa ABS, PP: chọn ty SKD61
Nhựa PC, POM: chọn ty SKH51
Kim loại dập: chọn ty SKD11

Dựa theo hình dạng lòng khuôn

Vùng hẹp: dùng ty đẩy phi tiêu
Vùng sâu: dùng ty thẳng dài chịu lực
Vùng lỗ: dùng ty ống (sleeve)

Dựa vào nhiệt độ làm việc

Khuôn nóng nên chọn vật liệu chịu nhiệt cao

Lỗi Thường Gặp Khi Dùng Ty Đẩy

Gãy ty

Nguyên nhân: chọn sai vật liệu, ty quá mảnh so với lực đẩy.

Cháy bề mặt

Do ma sát lớn và nhiệt độ cao.

Sản phẩm bị hằn vết đẩy

Vị trí đặt ty chưa hợp lý hoặc chọn sai loại ty.

Rỉ sét ty

Do bảo trì kém hoặc dùng thép chất lượng thấp.

Bảo Dưỡng Ty Đẩy Để Tăng Tuổi Thọ

Làm sạch sau mỗi ca sản xuất

Giúp giảm bụi, nhựa cháy, dầu mỡ.

Bôi trơn định kỳ

Giảm ma sát giữa ty và bạc dẫn hướng.

Kiểm tra độ mòn

Ngăn ngừa ty gãy do mỏi.

Thay mới đúng chu kỳ

Tránh gây hỏng các chi tiết khác của khuôn.

Mua Ty Đẩy Ở Đâu Uy Tín?

Hiện nay có rất nhiều đơn vị cung cấp ty đẩy khuôn mẫu, tuy nhiên để đảm bảo:

Đúng tiêu chuẩn
Giá tốt
Hàng đa dạng quy cách
Giao nhanh

Bạn nên chọn các đơn vị chuyên cung cấp linh kiện khuôn mẫu, có sẵn nhiều thương hiệu quốc tế và tư vấn phù hợp theo thiết kế.

CÔNG TY TNHH NGŨ KIM ĐỈNH VÀNG :

CN Bình Dương: Số 171, Lê Thị Trung, KP1A, P An Phú, Thuận An, Bình Dương.
CN Đà Nẳng: Số 14 – P. Thanh Khê Đông- Q. Thanh Khê – Tp. Đà Nẵng.
Liên hệ: 0966.055.077
Email: nhungn@ngukimdinhvang.com
Website : https://ngukimdinhvang.com/

Kết Luận

Ty đẩy là linh kiện quan trọng trong hệ thống khuôn mẫu, đóng vai trò quyết định chất lượng sản phẩm và độ bền của khuôn. Việc hiểu rõ cấu tạo – phân loại – ứng dụng giúp doanh nghiệp chọn đúng loại ty đẩy, tăng hiệu quả sản xuất và giảm chi phí bảo trì.
