Mảnh Tiện Là Gì? Phân Loại, Cấu Tạo Và Ứng Dụng Trong Cơ Khí

Trong ngành gia công cơ khí chính xác, mảnh tiện (hay còn gọi là chip tiện, insert tiện) đóng vai trò là bộ phận trực tiếp thực hiện quá trình cắt gọt vật liệu. Việc hiểu rõ về các loại mảnh tiện không chỉ giúp các kỹ thuật viên tăng năng suất lao động mà còn đảm bảo chất lượng bề mặt sản phẩm đạt tiêu chuẩn cao nhất. Ngũ Kim Đỉnh Vàng tự hào là đơn vị chuyên cung cấp Linh kiện khuôn mẫu và các giải pháp dụng cụ cắt gọt hàng đầu tại Bình Dương.

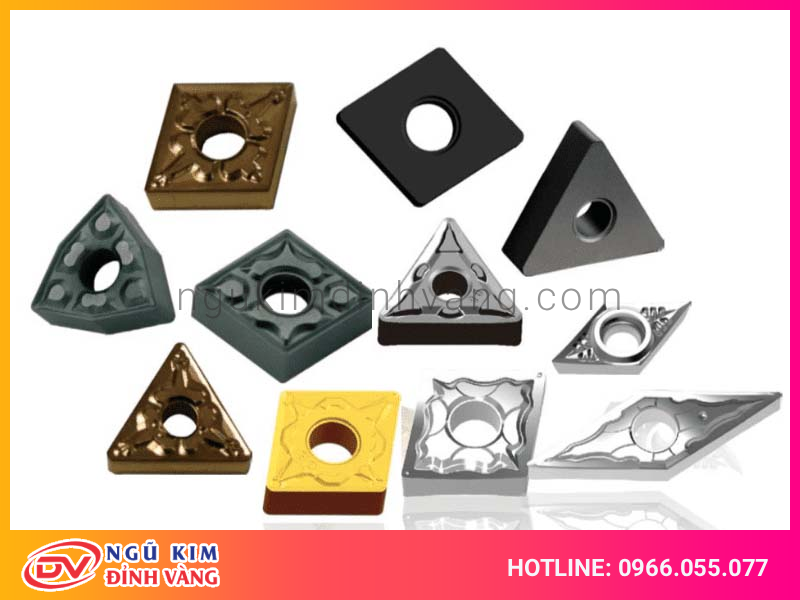

Khái niệm mảnh tiện là gì

mảnh tiện là một loại lưỡi cắt có thể thay thế được, thường được làm từ các vật liệu siêu cứng như hợp kim cứng (carbide), gốm (ceramic), hoặc kim cương nhân tạo. Thay vì phải mài lại toàn bộ thân dao như các loại dao tiện truyền thống, người thợ chỉ cần thay thế mảnh tiện mới vào cán dao khi lưỡi cắt bị mòn hoặc hỏng. Điều này giúp tiết kiệm thời gian thiết lập và tối ưu hóa chi phí sản xuất trong các xưởng gia công CNC hiện đại.

Trong quy trình tiện cơ khí, mảnh tiện được gắn chặt vào cán dao thông qua hệ thống kẹp vít hoặc đòn bẩy. Sự đa dạng về hình dáng và kích thước của chúng cho phép máy tiện thực hiện nhiều nguyên công khác nhau như tiện mặt đầu, tiện ngoài, tiện lỗ, cắt đứt và tiện ren.

Cấu tạo chi tiết của mảnh tiện

Một mảnh tiện tiêu chuẩn không chỉ đơn thuần là một miếng kim loại cứng mà nó là kết quả của sự kết hợp giữa vật liệu nền, lớp phủ và hình học bẻ phoi. Dưới đây là các thành phần cấu tạo chính:

Vật liệu nền

Vật liệu phổ biến nhất để sản xuất mảnh tiện là Tungsten Carbide (WC), một loại hợp kim cứng có độ bền nhiệt và độ cứng cực cao. Ngoài ra, tùy theo yêu cầu gia công, các nhà sản xuất còn sử dụng Cermet (kết hợp giữa ceramic và metal), CBN (Cubic Boron Nitride) để gia công thép cứng, hoặc PCD (Kim cương đa tinh thể) dành cho các vật liệu phi kim và nhôm.

Lớp phủ bề mặt

Để tăng tuổi thọ và khả năng chịu nhiệt, mảnh tiện thường được phủ một hoặc nhiều lớp vật liệu mỏng (từ vài micron đến vài chục micron). Hai công nghệ phủ phổ biến nhất hiện nay là:

• Lớp phủ CVD (Chemical Vapor Deposition): Thường là TiN, TiCN, Al2O3, có độ dày lớn, phù hợp cho gia công thô và chịu nhiệt tốt.
• Lớp phủ PVD (Physical Vapor Deposition): Có độ mỏng và sắc bén hơn, thường dùng cho gia công tinh hoặc vật liệu dẻo.

Hình học bẻ phoi (Chipbreaker)

Trên bề mặt của mảnh tiện, các rãnh và gờ được thiết kế tinh vi nhằm mục đích kiểm soát dòng chảy của phoi. Nếu không có bộ phận bẻ phoi hiệu quả, phoi sẽ kéo dài và quấn vào phôi hoặc dụng cụ, gây nguy hiểm và làm trầy xước bề mặt gia công.

“Việc lựa chọn đúng mảnh tiện không chỉ là vấn đề về thông số kỹ thuật, mà còn là nghệ thuật cân bằng giữa tốc độ cắt, tuổi thọ dụng cụ và chất lượng bề mặt sản phẩm.”

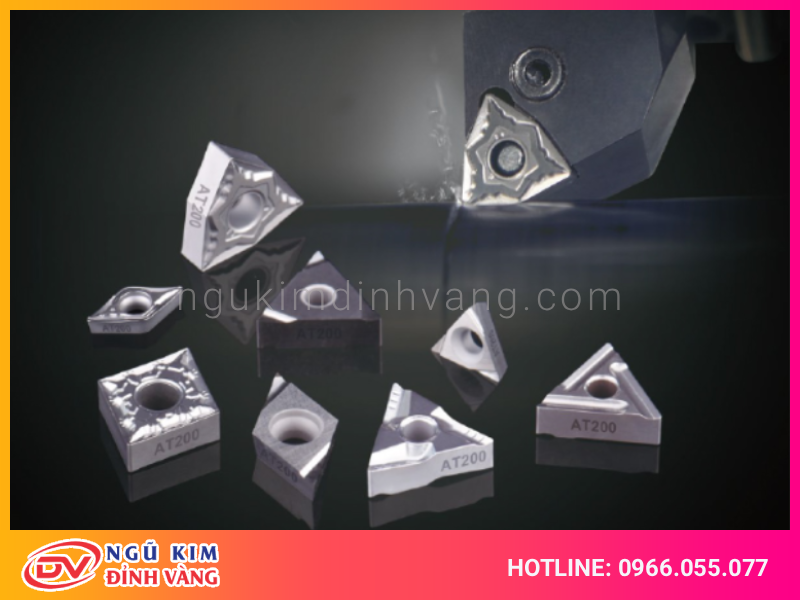

Phân loại các loại mảnh tiện phổ biến

Để thuận tiện cho việc lựa chọn, các loại mảnh tiện được chuẩn hóa theo hệ thống ký hiệu ISO. Dưới đây là cách phân loại dựa trên hình dáng hình học của chúng:

Phân loại theo hình dạng hình học

Bảng dưới đây liệt kê các hình dạng phổ biến và ứng dụng đặc trưng của chúng:

Phân loại theo mục đích gia công

• Mảnh tiện thô: Có thiết kế lưỡi cắt khỏe, lớp phủ dày và rãnh bẻ phoi lớn để chịu được lực cắt mạnh khi ăn dao sâu.
• Mảnh tiện tinh: Có bán kính mũi dao (Nose Radius) nhỏ, lưỡi cắt cực kỳ sắc bén để tạo ra độ bóng bề mặt hoàn hảo.
• Mảnh tiện bán tinh: Là sự lựa chọn trung gian, cân bằng giữa tốc độ bỏ vật liệu và chất lượng bề mặt.

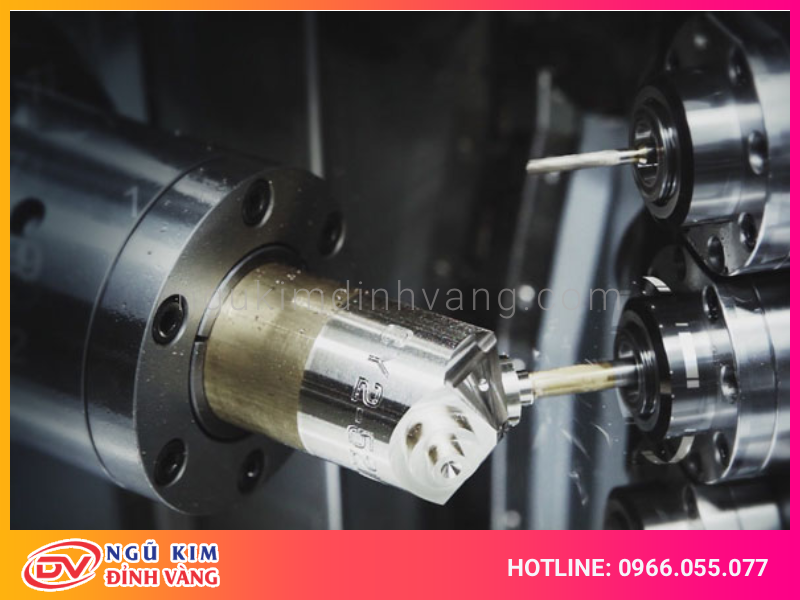

Ứng dụng của mảnh tiện trong gia công cơ khí

mảnh tiện là công cụ không thể thiếu trong hầu hết các xưởng cơ khí từ quy mô nhỏ đến các nhà máy CNC công suất lớn. Các ứng dụng tiêu biểu bao gồm:

1. Gia công trục và các chi tiết tròn xoay: Đây là ứng dụng cơ bản nhất, sử dụng các loại mảnh C, W, hoặc S để tạo hình các trục máy, bu lông, đai ốc.
2. Tiện lỗ (Boring): Sử dụng các mảnh nhỏ hơn (thường là mảnh T hoặc D) gắn trên cán dao móc lỗ để gia công bề mặt bên trong của phôi.
3. Tiện ren: Các loại mảnh tiện ren chuyên dụng với góc đỉnh 60 độ (hệ mét) hoặc 55 độ (hệ inch) giúp tạo ra các đường ren chính xác tuyệt đối.
4. Gia công các vật liệu khó cắt: Với các dòng mảnh tiện CBN hoặc Diamond, các kỹ sư có thể gia công thép đã qua nhiệt luyện (độ cứng trên 50 HRC) hoặc các loại hợp kim chịu nhiệt dùng trong ngành hàng không vũ trụ.

Cách lựa chọn mảnh tiện phù hợp cho từng vật liệu

Để tối ưu hóa hiệu suất, người dùng cần căn cứ vào bảng mã màu ISO cho vật liệu phôi:

• Màu Xanh Dương (P): Thép carbon và thép hợp kim.
• Màu Vàng (M): Thép không gỉ (Inox).
• Màu Đỏ (K): Gang (Gang xám, gang cầu).
• Màu Xanh Lá (N): Kim loại phi sắt (Nhôm, đồng, nhựa).
• Màu Cam (S): Hợp kim chịu nhiệt và Titan.
• Màu Xám (H): Thép đã tôi cứng.

Việc chọn sai mảnh tiện so với vật liệu phôi có thể dẫn đến các hệ lụy như mòn dao nhanh, vỡ lưỡi cắt hoặc làm cháy bề mặt chi tiết gia công. Ví dụ, khi tiện Inox (nhóm M), bạn cần một mảnh tiện có lớp phủ chịu nhiệt cao và rãnh bẻ phoi sắc để tránh hiện tượng lẹo dao.

Ưu điểm khi sử dụng mảnh tiện thay thế

Sử dụng mảnh tiện hiện đại mang lại nhiều lợi ích vượt trội so với dao tiện thép gió (HSS) truyền thống:

• Tiết kiệm chi phí: Chỉ cần thay phần lưỡi cắt bị hỏng, giữ lại cán dao cố định.
• Độ chính xác cao: Kích thước các mảnh tiện được sản xuất hàng loạt với dung sai cực nhỏ, đảm bảo tính lắp lẫn.
• Năng suất cao: Cho phép cắt ở vận tốc cao (Vcc) và lượng ăn dao lớn, giảm thời gian gia công.
• Đa dạng lựa chọn: Có hàng ngàn kiểu kết hợp giữa hình dáng, lớp phủ và bẻ phoi để tối ưu cho từng công việc cụ thể.

Tại Ngũ Kim Đỉnh Vàng, chúng tôi không chỉ cung cấp sản phẩm mà còn tư vấn kỹ thuật giúp khách hàng chọn được loại mảnh tiện tối ưu nhất cho bài toán sản xuất của mình.

Lưu ý khi bảo quản và sử dụng mảnh tiện

Để kéo dài tuổi thọ của mảnh tiện, người vận hành máy cần lưu ý các điểm sau:

• Kiểm tra lực kẹp: Đảm bảo vít kẹp mảnh vào cán dao đủ chặt nhưng không quá lực gây vỡ mảnh.
• Sử dụng dung dịch làm mát: Tưới nguội đầy đủ và đúng vị trí để giảm nhiệt độ vùng cắt, tránh sốc nhiệt làm nứt mảnh tiện.
• Kiểm tra độ mòn: Không nên để mảnh quá mòn mới thay, vì sẽ làm tăng lực cắt gây hại cho trục chính của máy.
• Lưu trữ đúng cách: Để mảnh trong hộp nguyên bản, tránh va đạm các lưỡi cắt vào nhau gây sứt mẻ.

Mua mảnh tiện chất lượng tại Ngũ Kim Đỉnh Vàng

Nếu bạn đang tìm kiếm địa chỉ cung cấp mảnh tiện uy tín tại Bình Dương, Ngũ Kim Đỉnh Vàng chính là sự lựa chọn tin cậy. Chúng tôi cung cấp đa dạng các dòng dụng cụ phay tiện từ các thương hiệu nổi tiếng thế giới. Với kinh nghiệm nhiều năm trong lĩnh vực ngũ kim cơ khí, chúng tôi cam kết mang đến những sản phẩm chất lượng cao, giúp nâng cao hiệu quả sản xuất cho doanh nghiệp của bạn.

Ngoài mảnh tiện, chúng tôi còn phân phối các loại lò xo khuôn mẫu, dao phay hợp kim, bulong ốc vít, và các thiết bị đo lường chính xác. Đội ngũ kỹ thuật của Ngũ Kim Đỉnh Vàng luôn sẵn sàng hỗ trợ bạn trong việc lựa chọn thông số cắt phù hợp nhất.

Câu hỏi thường gặp (FAQ)

Làm thế nào để biết mảnh tiện đã bị mòn?

Bạn có thể quan sát bề mặt sản phẩm nếu thấy độ bóng giảm, kích thước chi tiết bị thay đổi hoặc máy phát ra tiếng kêu rít lạ. Quan sát trực tiếp lưỡi cắt của mảnh tiện, nếu thấy các vết mẻ nhỏ hoặc phần lớp phủ bị bong tróc là lúc cần thay thế.

Nên chọn lớp phủ CVD hay PVD cho mảnh tiện?

Nếu bạn cần gia công thô với tốc độ cao trên thép hoặc gang, hãy chọn CVD. Nếu bạn cần tiện tinh, tiện ren hoặc gia công các chi tiết nhỏ yêu cầu độ sắc bén cao, lớp phủ PVD là sự lựa chọn tốt hơn.

Tại sao mảnh tiện của tôi hay bị vỡ bất thình lình?

Nguyên nhân có thể do lực cắt quá lớn, lượng ăn dao (feed rate) vượt quá khả năng của rãnh bẻ phoi, hoặc do phôi có độ cứng không đồng đều. Ngoài ra, việc thiếu dung dịch tưới nguội gây sốc nhiệt cũng là nguyên nhân phổ biến làm vỡ mảnh tiện.

---
