Lò Xo Khuôn Là Gì? Cấu Tạo, Phân Loại và Ứng Dụng Chi Tiết Nhất

Lò xo khuôn là một trong những linh kiện khuôn mẫu quan trọng nhất, xuất hiện ở hầu hết các bộ khuôn dập, khuôn nhựa, khuôn cao su và cơ cấu chuyển động trong máy móc trong gia công cơ khí. Mặc dù kích thước nhỏ, nhưng lò xo khuôn đảm nhiệm vai trò chịu tải lớn, đảm bảo chuyển động ổn định trong suốt quá trình ép, dập và tháo sản phẩm.

Lò Xo Khuôn Là Gì?

Lò xo khuôn (Mould Spring) là loại lò xo nén có độ đàn hồi cao, được thiết kế dành riêng cho bộ khuôn và cơ cấu dập – ép. Chúng được sản xuất theo tiêu chuẩn JIS hoặc ISO, làm từ thép hợp kim có độ bền – độ cứng vượt trội, giúp chịu tải trọng lớn và tần suất làm việc cao.

Đặc điểm nổi bật của lò xo khuôn

• Độ cứng và độ đàn hồi cao hơn lò xo thông thường
• Chịu lực nén liên tục trong thời gian dài
• Màu sắc phân theo tải trọng (JIS Standard)
• Hoạt động ổn định trong môi trường rung động mạnh
• Tuổi thọ cao, ít biến dạng

Lò xo khuôn khác gì lò xo thường?

Tiêu chí	Lò xo khuôn	Lò xo thường
Vật liệu	Thép hợp kim SUP10, SWOSC	Thép Carbon, inox cơ bản
Độ cứng	Rất cao	Trung bình
Tải trọng	Lớn – chịu nén mạnh	Thấp – trung bình
Ứng dụng	Cơ khí chính xác, khuôn mẫu, dập kim loại	Dân dụng, máy móc nhẹ

Cấu Tạo Lò Xo Khuôn

Lò xo khuôn được sản xuất theo quy trình nhiệt luyện chuyên sâu, cấu tạo vững chắc giúp hoạt động trong môi trường chịu lực liên tục.

Thành phần cấu tạo

• Thân lò xo: làm từ thép hợp kim SUP10 hoặc SWOSC-V, có khả năng chống mỏi cao
• Hệ số đàn hồi: được tính toán theo tiêu chuẩn JIS
• Đường kính dây thép: lớn hơn lò xo thông thường để tăng độ cứng
• Màu sơn tĩnh điện: phân biệt tải trọng theo quy chuẩn

Quy trình sản xuất

• Kéo thép → Nhiệt luyện → Cán nguội → Cuộn xoắn → Tôi cứng → Mạ bảo vệ → Kiểm tra chất lượng
• Từng bước được kiểm soát nghiêm ngặt để đảm bảo độ chính xác và độ bền.

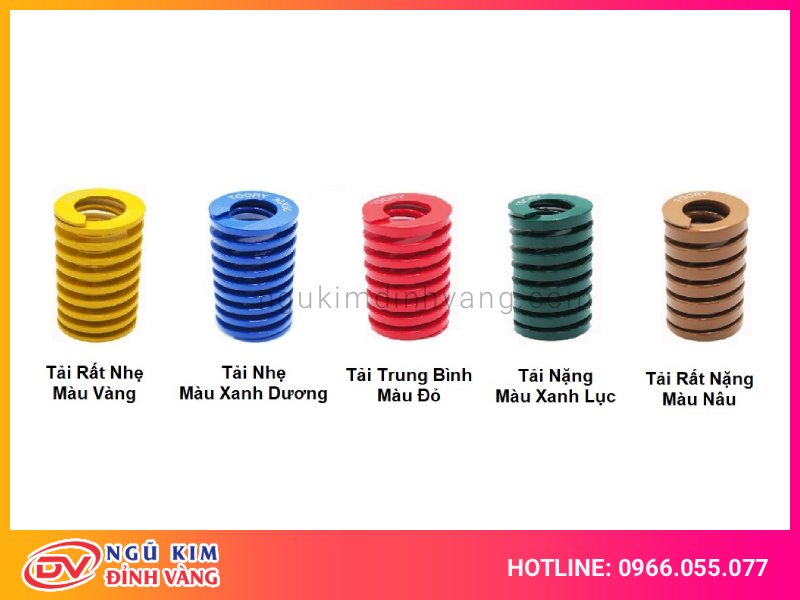

Phân Loại Lò Xo Khuôn Theo Tiêu Chuẩn JIS – Phân Màu Rõ Ràng

Theo tiêu chuẩn quốc tế JIS (Japan Industrial Standards), lò xo khuôn được phân loại bằng màu sắc dựa trên tải trọng, bao gồm:

Lò xo khuôn màu vàng – Tải nhẹ (Light Load)

• Độ đàn hồi thấp
• Thích hợp cho cơ cấu nhẹ, ít lực nén

Lò xo khuôn màu xanh dương – Tải trung bình (Medium Load)

• Ứng dụng phổ biến trong các bộ khuôn nhựa
• Độ bền cao – linh hoạt

Lò xo khuôn màu đỏ – Tải nặng (Heavy Load)

• Dùng cho hệ thống cam, tấm đẩy chịu lực mạnh
• Chịu tải liên tục mà không biến dạng

Lò xo khuôn màu nâu – Tải siêu nặng (Extra Heavy Load)

• Ứng dụng trong khuôn dập kim loại, khuôn đột tốc độ cao
• Hoạt động trong môi trường lực rất lớn

Lò xo khuôn màu xanh lá – Tải cực nhẹ (Super Light Load)

• Phù hợp ứng dụng cần độ đàn hồi thấp
• Ít dùng trong khuôn dập nặng

Ứng Dụng Của Lò Xo Khuôn Trong Ngành Cơ Khí Chính Xác

Lò xo khuôn được sử dụng gần như ở tất cả các hệ thống trong khuôn mẫu, đặc biệt:

Hệ thống đẩy sản phẩm

• Hỗ trợ tấm đẩy
• Giảm lực va đập khi ejector hoạt động

Cơ cấu trượt – Cam – Lifter

• Đẩy slide về vị trí ban đầu
• Giảm chấn và tăng độ ổn định của cam nghiêng

Khuôn dập kim loại

• Chịu tải lớn
• Hoạt động trong chu kỳ dập tốc độ cao

Khuôn ép nhựa

• Ổn định chuyển động của tấm đẩy
• Hạn chế cong vênh, bảo vệ chốt hồi

Máy móc cơ khí & thiết bị tự động hoá

• Cơ cấu ép – hồi
• Bộ phần nâng – hạ – giữ vị trí

Tiêu Chí Lựa Chọn Lò Xo Khuôn Chất Lượng Cao

Để đảm bảo độ bền và an toàn khi vận hành, cần chú ý các yếu tố sau:

Vật liệu thép

Ưu tiên loại thép:

• SUP10
• SWOSC
• SWP-A/B
  Vì có khả năng chống mỏi cao và chịu tải lớn.

Tiêu chuẩn sản xuất

• JIS
• ISO
• HASCO
• MISUMI

Kiểm tra tải trọng

Chọn đúng màu tương ứng với tải trọng để tránh gãy, nổ lò xo khi hoạt động.

Thương hiệu uy tín và nhà phân phối

Các thương hiệu nổi tiếng như: MISUMI, DAYTON, DANLY, KALLER…
Đảm bảo chất lượng và tuổi thọ vượt trội.

Hiện nay trên thị trường có rất nhiều đơn vị phân phối các loại lò xo khuôn mẫu chính hãng uy tín như: Đỉnh Vàng Tech, Avatar Vina

Ưu Điểm Khi Sử Dụng Lò Xo Khuôn Tiêu Chuẩn

• Độ bền cao gấp 3–5 lần lò xo thông thường
• Chịu lực nén lớn – độ cứng ổn định
• Ít biến dạng theo thời gian
• Vận hành êm, ít tiếng ồn
• Tối ưu hiệu suất khuôn
• Hạn chế chi phí bảo trì, thay thế

Kết Luận

Lò xo khuôn giữ vai trò quan trọng trong mọi bộ khuôn dập – khuôn nhựa – cơ cấu trượt. Việc hiểu rõ cấu tạo, phân loại và ứng dụng giúp kỹ sư chọn đúng loại phù hợp, đảm bảo độ bền, hiệu suất và an toàn cho hệ thống.
