Cấu Tạo Lò Xo Khuôn Nhựa

Lò xo khuôn nhựa (Injection Mold Springs) là linh kiện đàn hồi quan trọng trong hệ thống khuôn ép phun, đảm nhiệm vai trò tạo lực hồi, điều khiển chuyển động và hỗ trợ cụm đẩy sản phẩm.
Trong dây chuyền Injection Molding, lò xo tác động đến:

Chu kỳ đóng – mở khuôn
Hành trình đẩy sản phẩm
Độ chính xác của cơ cấu trượt
Tốc độ hồi vị trí của các chi tiết
Độ bền tổng thể của bộ khuôn

Table of Contents

Vật liệu chế tạo – yếu tố quyết định độ bền

Lò xo chất lượng cao thường sử dụng các loại thép đàn hồi chuyên dụng:

– Thép hợp kim SWOSC-V (Nhật Bản)

• Chịu mỏi cực tốt
• Chịu nhiệt 200–300°C
• Độ đàn hồi cao, phù hợp khuôn chạy liên tục

– Thép 50CrV4 (Châu Âu)

• Độ bền kéo lớn
• Tính ổn định cao
• Dùng cho lò xo tải nặng và siêu nặng

– Thép mạ chống oxy hóa

• Tăng tuổi thọ
• Giảm ma sát
• Giảm nguy cơ gãy lò xo

Hình dạng & tiêu chuẩn kích thước

Lò xo khuôn nhựa tuân theo các tiêu chuẩn quốc tế như ISO 10243, JIS, MISUMI, gồm:

→ Đường kính ngoài (OD)

Xác định kích thước lỗ chứa lò xo trong lòng khuôn.

→ Đường kính trong (ID)

Chọn phù hợp với chốt dẫn hướng – tránh xô lệch khi nén.

→ Chiều dài tự do (Free Length)

Là chiều dài ban đầu – ảnh hưởng đến hành trình nén.

→ Chiều dài làm việc (Operating Length)

Là độ nén tối đa khuyến nghị – nén quá sẽ gây gãy lò xo.

→ Số vòng xoắn

Nhiều vòng → đàn hồi tốt nhưng lực nén thấp.
Ít vòng → lực nén lớn nhưng hành trình ngắn.

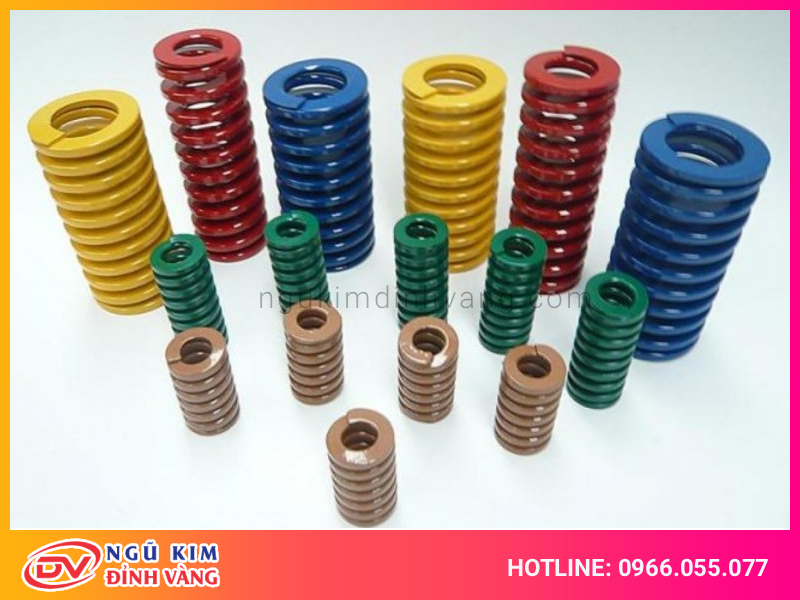

Phân màu theo tải trọng – Chuẩn nhận diện nhanh

Màu sắc lò xo thể hiện tải trọng theo tiêu chuẩn quốc tế:

Màu	Tải trọng	Ứng dụng
Vàng	Tải nhẹ	Cụm đẩy sản phẩm nhỏ
Xanh dương	Tải trung	Khuôn nhựa đa năng
Đỏ	Tải nặng	Sản phẩm lớn, hành trình dài
Xanh lá	Siêu nặng	Máy ép tốc độ cao
Nâu	Đặc biệt nặng	Cơ cấu trượt chịu lực mạnh

Vai trò của lò xo trong hoạt động khuôn ép nhựa

Vai trò trong hệ thống đẩy sản phẩm

Lò xo giúp:

Tạo lực hồi khi cụm đẩy hoạt động
Đảm bảo sản phẩm được đẩy ra hoàn toàn
Tránh lỗi kẹt sản phẩm – móp sản phẩm – bavia

Đối với khuôn ép phun tốc độ cao, lò xo phải đảm bảo hồi nhanh – lực ổn định.

Vai trò trong cơ cấu trượt (Slide Core)

Ở các khuôn có slider, lò xo giúp slider trở về đúng vị trí ban đầu sau khi mở khuôn.
Nếu lò xo hồi không đủ → slider kẹt → vỡ chốt → hỏng khuôn.

Vai trò trong chốt hồi về (Return Pin)

Đảm bảo tấm đẩy trở về vị trí chuẩn, tránh lệch đồng trục dẫn đến hỏng chốt, cong ty đẩy.

Vai trò trong bạc dẫn hướng, chốt khóa

Một số cơ cấu nhỏ trong khuôn có “mini-spring”:
• Tạo độ giãn nở nhẹ
• Giảm xung lực
• Tăng độ mượt khi đóng mở khuôn

Vai trò trong tối ưu tốc độ và độ chính xác chu kỳ ép

Lò xo tốt giúp:
✓ Chu kỳ ép ổn định
✓ Chạy máy tốc độ cao nhưng vẫn an toàn
✓ Giảm tiếng ồn
✓ Hạn chế mòn khuôn

Các loại lò xo khuôn nhựa được sử dụng nhiều nhất hiện nay

Lò xo khuôn nhựa tiêu chuẩn ISO

Dễ tìm
Chi phí hợp lý
Tải trọng chia theo màu rõ ràng
Độ bền cao → phù hợp 90% khuôn nhựa công nghiệp

Lò xo khuôn nhựa Misumi (Nhật Bản)

Độ đồng đều cao
Sai số nhỏ
Chạy ổn định trên máy ép nhựa tốc độ cao

Lò xo Kato – Raymond (Mỹ – Nhật)

Dùng nhiều trong khuôn phức tạp
Chịu mỏi cực tốt
Thích hợp sản xuất số lượng lớn

Lò xo dạng tròn

Phổ biến nhất trong cụm đẩy và chốt hồi về.

Lò xo dạng vuông

Lực nén lớn
Ổn định hành trình hơn lò xo tròn
Dùng trong khuôn ép các sản phẩm kích thước lớn

Các lỗi thường gặp khi dùng lò xo khuôn nhựa và cách khắc phục

Lò xo gãy – nguyên nhân phổ biến

Chọn sai tải trọng
Nén vượt giới hạn
Chạy máy liên tục với tốc độ cao
Lò xo chất lượng kém

Cách khắc phục:
→ Dùng lò xo tiêu chuẩn thương hiệu lớn, đúng hành trình nén.

Lò xo mất đàn hồi

Do thép kém hoặc quá nhiệt.
→ Thay bằng thép SWOSC-V hoặc thép hợp kim chuẩn ISO.

Lò xo bị lệch – va đập

→ Kiểm tra ID – OD và chốt dẫn hướng.

Tiêu chí chọn lò xo khuôn nhựa

✔ Chọn theo tải trọng – phân màu quốc tế

Không dùng lò xo tải nhẹ cho khuôn cần lực lớn.

✔ Chọn theo môi trường làm việc

Khuôn chạy liên tục → chọn lò xo chống mỏi cao (Raymond, Misumi).

✔ Chọn đúng kích thước làm việc

Hành trình nén không được vượt quá khuyến nghị.

✔ Chọn thương hiệu uy tín

Ưu tiên Misumi, Kato, Raymond, Hasco.

✔ Chọn theo tuổi thọ khuôn

Khuôn sản xuất số lượng lớn cần lò xo cao cấp.

Kết luận

Lò xo khuôn nhựa không chỉ tạo lực hồi mà còn quyết định:

Độ ổn định của chu kỳ ép
Chất lượng sản phẩm nhựa
Tuổi thọ của bộ khuôn
An toàn vận hành máy ép

Hiểu rõ cấu tạo – vai trò – cách chọn đúng lò xo giúp doanh nghiệp hạn chế lỗi sản xuất và tối ưu năng suất trên dây chuyền.
