Bạc Lót Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế
Th3
Trong ngành cơ khí chế tạo máy, các chi tiết chuyển động luôn phải chịu ma sát và tải trọng lớn trong quá trình vận hành. Nếu không có giải pháp giảm ma sát hiệu quả, các bộ phận máy móc sẽ nhanh chóng bị mài mòn, gây hư hỏng và làm giảm tuổi thọ thiết bị. Chính vì vậy, bạc lót trở thành một trong những linh kiện quan trọng không thể thiếu trong hệ thống máy móc.
Vậy bạc lót là gì, cấu tạo ra sao và được ứng dụng như thế nào trong thực tế? Bài viết dưới đây sẽ giúp bạn hiểu rõ về khái niệm bạc lót, cấu tạo, phân loại và ứng dụng trong cơ khí hiện đại.

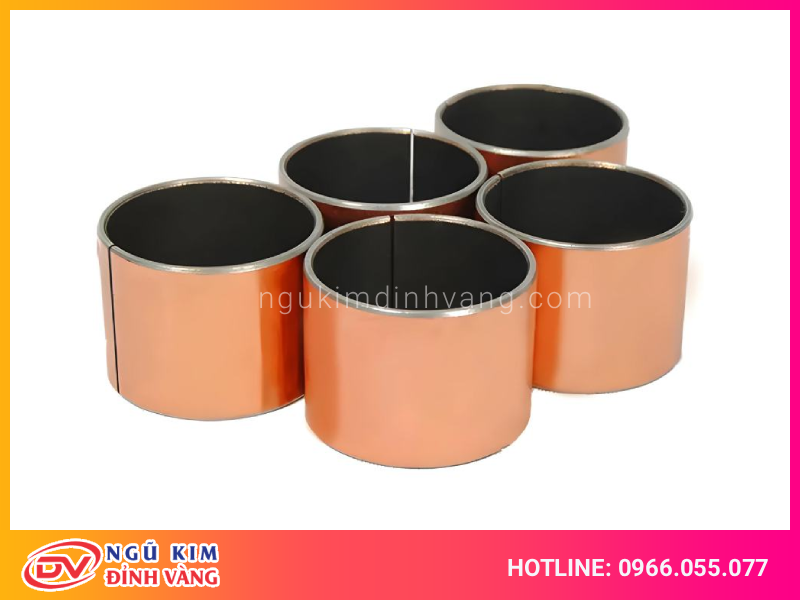

Bạc Lót Là Gì?
Bạc lót là một chi tiết cơ khí được lắp vào bên trong các lỗ trục hoặc khớp quay nhằm giảm ma sát, chống mài mòn và hỗ trợ chuyển động quay hoặc trượt của trục máy.
Bạc lót thường được lắp giữa trục quay và thân máy, tạo thành lớp trung gian giúp:
- Giảm ma sát giữa các bề mặt kim loại
- Hạn chế mài mòn chi tiết
- Tăng độ bền và tuổi thọ máy móc
- Giảm rung động và tiếng ồn khi vận hành
Trong nhiều trường hợp, bạc lót còn đóng vai trò bảo vệ các chi tiết quan trọng của máy, bởi khi bị mài mòn thì bạc lót sẽ được thay thế trước, giúp tránh hư hỏng các bộ phận có giá trị cao.

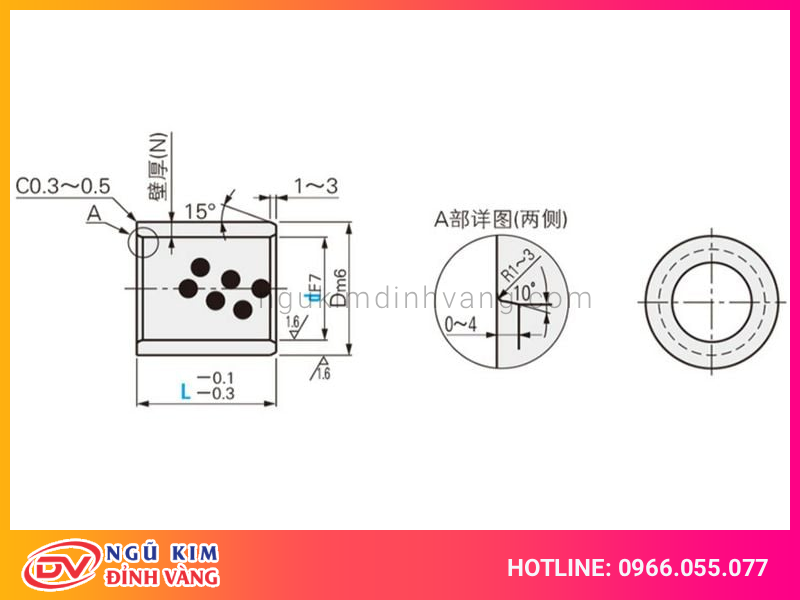

Cấu Tạo Của Bạc Lót
Mặc dù có nhiều loại khác nhau, nhưng bạc lót cơ khí thường có cấu tạo khá đơn giản với các bộ phận chính sau:
Thân Bạc
Thân bạc là phần chính của bạc lót, có dạng:
- Hình trụ tròn
- Hình trụ có vai
- Hình trụ có rãnh dầu
Phần thân được gia công chính xác để lắp chặt vào lỗ máy hoặc thân khuôn, đảm bảo cố định trong quá trình làm việc.
Lỗ Trục
Đây là phần tiếp xúc trực tiếp với trục quay.
Yêu cầu của lỗ trục:
- Độ chính xác cao
- Bề mặt nhẵn
- Ma sát thấp
- Chịu tải tốt
Một số loại bạc lót còn được thiết kế rãnh dầu hoặc lỗ bôi trơn giúp giảm ma sát khi vận hành.
Rãnh Dầu
Rãnh dầu có nhiệm vụ:
- Giữ dầu bôi trơn
- Phân phối dầu đều trên bề mặt trục
- Giảm nhiệt sinh ra do ma sát
Nhờ đó, tuổi thọ của bạc lót và trục được tăng lên đáng kể.
Vật Liệu Chế Tạo Bạc Lót
Tùy theo điều kiện làm việc, bạc lót có thể được sản xuất từ nhiều loại vật liệu khác nhau.
Bạc Lót Đồng
Đây là loại phổ biến nhất trong ngành cơ khí.
Ưu điểm:
- Chịu tải tốt
- Chống mài mòn cao
- Dẫn nhiệt tốt
- Ma sát thấp
Các loại đồng thường dùng:
- Đồng thau
- Đồng thiếc
- Đồng hợp kim
Bạc Lót Thép
Bạc thép thường được sử dụng khi:
- Tải trọng lớn
- Áp lực cao
- Nhiệt độ làm việc cao
Bạc thép thường được tôi cứng hoặc mạ bề mặt để tăng độ bền.
Bạc Lót Tự Bôi Trơn
Loại bạc này chứa vật liệu bôi trơn rắn hoặc dầu trong cấu trúc vật liệu.
Ưu điểm:
- Không cần tra dầu thường xuyên
- Giảm chi phí bảo trì
- Hoạt động tốt trong môi trường khắc nghiệt
Bạc Lót Nhựa Kỹ Thuật
Một số loại bạc lót được sản xuất từ nhựa kỹ thuật cao cấp như:
- PTFE
- POM
- Nylon
Ưu điểm:
- Trọng lượng nhẹ
- Chống ăn mòn
- Làm việc tốt trong môi trường hóa chất

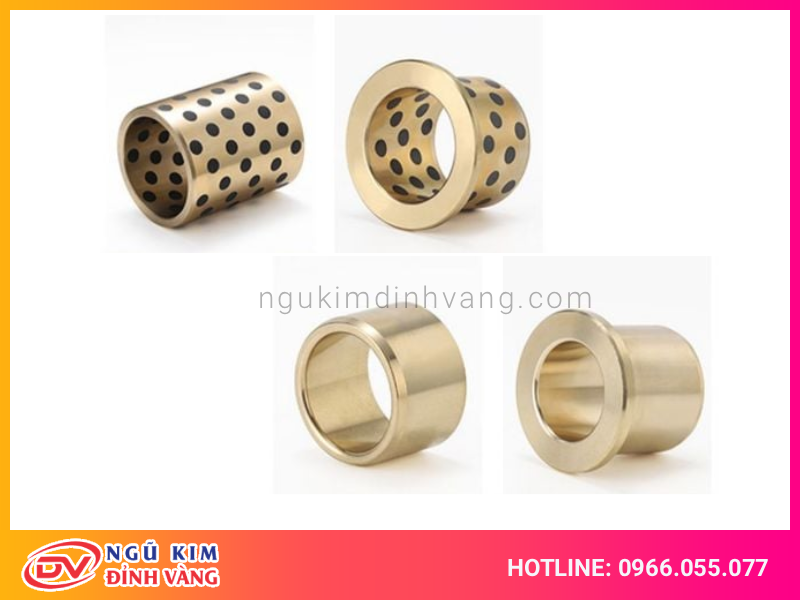

Phân Loại Bạc Lót Trong Cơ Khí
Trên thị trường hiện nay, bạc lót được chia thành nhiều loại khác nhau dựa trên cấu tạo và chức năng.
Bạc Không Vai
Bạc không vai là loại có dạng ống trụ đơn giản, không có phần gờ chặn.
Đặc điểm:
- Thiết kế đơn giản
- Dễ gia công
- Giá thành thấp
Ứng dụng:
- Các hệ thống trục quay đơn giản
- Máy móc cơ khí phổ thông
Bạc Vai
Bạc vai có phần gờ chặn ở một đầu, giúp cố định vị trí bạc trong quá trình làm việc.
Ưu điểm:
- Ngăn bạc trượt ra khỏi vị trí
- Tăng độ ổn định khi lắp ráp
Ứng dụng phổ biến trong:
- Khuôn mẫu
- Máy ép
- Thiết bị cơ khí chính xác
Bạc Lót Đồng
Đây là loại bạc được chế tạo từ hợp kim đồng, thường dùng trong các hệ thống chịu tải cao.
Ưu điểm:
- Độ bền cao
- Khả năng chống mài mòn tốt
- Hoạt động ổn định
Bạc Đồng Tự Bôi Trơn
Loại bạc này có các lỗ chứa graphite hoặc vật liệu bôi trơn rắn.
Ưu điểm:
- Không cần bôi trơn thường xuyên
- Giảm ma sát tối đa
- Hoạt động tốt trong môi trường khắc nghiệt
Xem thêm: Đặc điểm bạc đồng tự bôi trơn
Nguyên Lý Hoạt Động Của Bạc Lót
Nguyên lý hoạt động của bạc lót dựa trên việc tạo ra lớp trung gian giữa trục và thân máy.
Khi trục quay:
- Trục tiếp xúc với bề mặt trong của bạc lót
- Lớp dầu bôi trơn hoặc vật liệu bôi trơn giảm ma sát
- Lực ma sát được giảm xuống mức tối thiểu
- Trục quay trơn tru và ổn định
Nhờ đó:
- Nhiệt độ sinh ra giảm
- Độ mài mòn giảm
- Hiệu suất máy tăng
Ưu Điểm Khi Sử Dụng Bạc Lót
Bạc lót mang lại nhiều lợi ích quan trọng cho hệ thống máy móc.
Giảm Ma Sát Hiệu Quả
Bạc lót giúp giảm tiếp xúc trực tiếp giữa các bề mặt kim loại, từ đó giảm ma sát.
Tăng Tuổi Thọ Thiết Bị
Nhờ hạn chế mài mòn, bạc lót giúp tăng tuổi thọ cho trục và các chi tiết liên quan.
Dễ Thay Thế
Khi bạc lót bị mài mòn, người dùng chỉ cần thay bạc lót thay vì thay toàn bộ cụm máy.
Điều này giúp:
- Tiết kiệm chi phí
- Giảm thời gian bảo trì
Hoạt Động Ổn Định
Bạc lót giúp:
- Giảm rung động
- Giảm tiếng ồn
- Tăng độ ổn định khi vận hành
Ứng Dụng Của Bạc Lót Trong Thực Tế
Bạc lót được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau của ngành cơ khí và công nghiệp.
Ngành Cơ Khí Chế Tạo Máy
Bạc lót được dùng trong:
- Trục quay máy tiện
- Máy phay
- Máy ép
- Máy dập
Chúng giúp đảm bảo chuyển động quay ổn định và chính xác.
Ngành Khuôn Mẫu
Trong ngành khuôn ép nhựa và khuôn dập kim loại, bạc lót được sử dụng để:
- Dẫn hướng trục khuôn
- Giảm mài mòn trong quá trình đóng mở khuôn
- Tăng tuổi thọ khuôn
Ngành Ô Tô
Bạc lót được sử dụng trong:
- Hệ thống treo
- Trục bánh xe
- Hệ thống lái
Ngành Máy Công Nghiệp
Các thiết bị như:
- Máy băng tải
- Máy đóng gói
- Máy chế biến thực phẩm
đều sử dụng bạc lót để giảm ma sát và tăng độ bền.
Cách Lựa Chọn Bạc Lót Phù Hợp
Việc lựa chọn đúng loại bạc lót sẽ giúp tăng hiệu quả vận hành của máy móc.
Khi lựa chọn bạc lót cần xem xét:
Tải Trọng Làm Việc
Nếu tải trọng lớn nên sử dụng:
- Bạc đồng
- Bạc thép hợp kim
Tốc Độ Quay
Với tốc độ cao nên chọn:
- Bạc có rãnh dầu
- Bạc tự bôi trơn
Môi Trường Làm Việc
Trong môi trường:
- Nhiệt độ cao
- Hóa chất
- Bụi bẩn
nên sử dụng bạc tự bôi trơn hoặc vật liệu đặc biệt.
Độ Chính Xác Gia Công
Các máy móc chính xác cần bạc lót có:
- Sai số thấp
- Bề mặt gia công mịn
- Độ đồng tâm cao
Xu Hướng Sử Dụng Bạc Lót Hiện Đại
Hiện nay, công nghệ sản xuất bạc lót ngày càng phát triển với nhiều cải tiến như:
- Bạc tự bôi trơn công nghệ cao
- Bạc composite nhiều lớp
- Bạc phủ vật liệu chống mài mòn
- Bạc lót polymer hiệu suất cao
Những công nghệ này giúp tăng tuổi thọ bạc lót lên gấp nhiều lần so với các loại truyền thống.
Kết Luận
Bạc lót là một linh kiện cơ khí quan trọng giúp giảm ma sát, bảo vệ trục và tăng tuổi thọ cho hệ thống máy móc. Nhờ cấu tạo đơn giản nhưng hiệu quả cao, bạc lót được ứng dụng rộng rãi trong nhiều lĩnh vực như chế tạo máy, khuôn mẫu, ô tô và thiết bị công nghiệp.
Việc lựa chọn đúng loại bạc lót phù hợp với điều kiện làm việc sẽ giúp máy móc vận hành ổn định, giảm chi phí bảo trì và nâng cao hiệu suất sản xuất.
Trong bối cảnh ngành cơ khí ngày càng phát triển, bạc lót vẫn tiếp tục giữ vai trò quan trọng và không ngừng được cải tiến để đáp ứng các yêu cầu kỹ thuật ngày càng cao của ngành công nghiệp hiện đại.
