Thước Cặp Cơ Là Gì? Cấu Tạo, Nguyên Lý Và Cách Sử Dụng
Thước cặp cơ là một trong những thiết bị đo lường thủ công phổ biến và quan trọng nhất trong lĩnh vực gia công cơ khí, chế tạo máy và kiểm soát chất lượng sản phẩm. Đối với những người thợ cơ khí lành nghề, việc sở hữu và sử dụng thành thạo thiết bị này là yêu cầu tiên quyết để đảm bảo độ chính xác của các chi tiết máy. Trong bài viết này, Ngũ Kim Đỉnh Vàng sẽ cùng bạn tìm hiểu chi tiết từ khái niệm, cấu tạo cho đến cách bảo quản thiết bị đo lường quan trọng này.
Khái niệm về thước cặp cơ trong ngành cơ khí
thước cặp cơ (hay còn gọi là thước kẹp vernier) là loại dụng cụ đo đo đa năng được sử dụng để đo các kích thước như độ dài, độ rộng, đường kính ngoài, đường kính trong và độ sâu của các vật thể. Khác với các dòng điện tử, phiên bản cơ học này không sử dụng pin hay màn hình LCD mà dựa hoàn toàn vào hệ thống vạch chia trên thân thước và thước phụ để xác định giá trị đo.
Thiết bị này được đánh giá cao nhờ độ bền bỉ vượt trội, khả năng chịu được môi trường làm việc khắc nghiệt như dầu mỡ, bụi bẩn hay độ ẩm cao mà không sợ hỏng hóc mạch điện tử. Tại Việt Nam, Ngũ Kim Đỉnh Vàng là đơn vị chuyên cung cấp các dòng dụng cụ đo cơ khíchất lượng cao, phục vụ cho các xưởng gia công CNC và sản xuất khuôn mẫu.
“Thước cặp là một công cụ đo lường chính xác sử dụng thang đo Vernier, được phát minh bởi nhà toán học người Pháp Pierre Vernier vào năm 1631, cho phép đo lường với độ chính xác cực cao lên đến 0.02mm hoặc 0.05mm.”

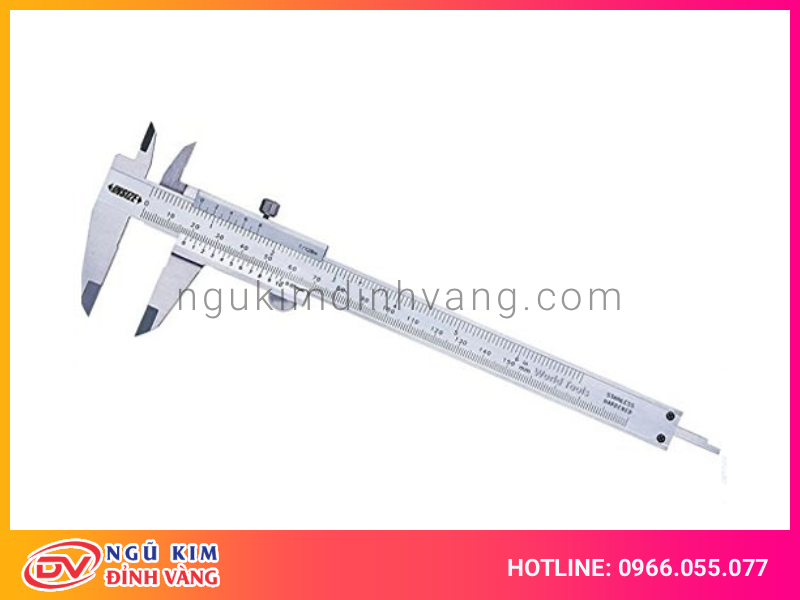

thước cặp cơ trong gia công cơ khí

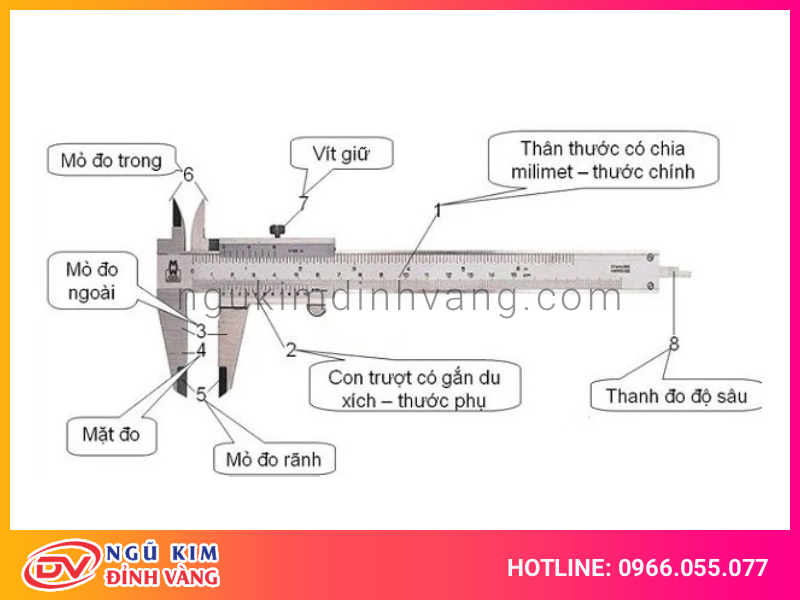

Cấu tạo chi tiết của thước cặp cơ
Để sử dụng tốt thước cặp cơ, người dùng cần nắm vững các bộ phận cấu thành nên thiết bị. Mỗi bộ phận đều giữ một vai trò riêng biệt để đảm bảo phép đo đạt độ chính xác cao nhất.
| STT | Bộ phận | Chức năng chính |
|---|---|---|
| 1 | Hàm đo ngoài | Dùng để kẹp và đo đường kính ngoài hoặc độ dày của vật thể. |
| 2 | Hàm đo trong | Dùng để đo đường kính trong của các lỗ khoan, rãnh. |
| 3 | Thân thước chính | Chứa thang đo chính (thường tính bằng mm hoặc inch). |
| 4 | Thước phụ (Vernier) | Chứa thang đo chi tiết để đọc các giá trị thập phân. |
| 5 | Thanh đo sâu | Dùng để đo độ sâu của lỗ hoặc các bậc. |
| 6 | Vít hãm | Cố định vị trí đo để giữ nguyên kết quả khi đọc. |
| 7 | Nút đẩy tay | Hỗ trợ di chuyển hàm đo một cách mượt mà. |
Cấu tạo của thước cặp cơ thường được làm từ thép không gỉ (Stainless Steel) cao cấp, được xử lý nhiệt luyện để gia tăng độ cứng và chống mài mòn tại các mặt tiếp xúc đo. Điều này giúp thiết bị giữ được độ chính xác lâu dài theo thời gian, ngay cả khi sử dụng liên tục trong môi trường công nghiệp.
Nguyên lý hoạt động của thước cặp cơ
Nguyên lý của thước cặp cơ dựa trên sự chênh lệch giữa khoảng cách vạch chia trên thước chính và thước phụ. Thang đo Vernier được thiết kế sao cho một số lượng vạch nhất định trên thước phụ sẽ tương ứng với một khoảng cách ngắn hơn một đơn vị trên thước chính.
Ví dụ, trên một thước có độ chia 0.05mm, 20 vạch trên thước phụ sẽ tương ứng với 19mm trên thước chính. Khi dịch chuyển, sự trùng khớp giữa một vạch trên thước phụ với một vạch bất kỳ trên thước chính sẽ cho ta phần thập phân của kết quả đo. Đây là một nguyên lý thông minh giúp con người có thể quan sát được các đơn vị siêu nhỏ bằng mắt thường mà không cần các thiết bị phóng đại phức tạp.
Việc hiểu rõ nguyên lý này giúp người thợ tại các xưởng ngũ kim cơ khí có thể tự kiểm tra xem thước của mình có bị sai số hay không trước khi tiến hành đo đạc chính xác.
Các loại thước cặp cơ phổ biến hiện nay
Trên thị trường hiện nay, có nhiều dòng thước cặp cơ khác nhau để đáp ứng từng nhu cầu công việc cụ thể. Việc lựa chọn đúng loại thước không chỉ giúp tăng năng suất mà còn đảm bảo chất lượng sản phẩm đầu ra.
Thước cặp cơ tiêu chuẩn
Đây là dòng phổ biến nhất với dải đo từ 0-150mm, 0-200mm hoặc 0-300mm. Nó tích hợp đầy đủ 4 chức năng đo: đo ngoài, đo trong, đo sâu và đo bậc. Đây là lựa chọn hàng đầu cho các kỹ thuật viên bảo trì và thợ cơ khí tổng quát.
Thước cặp đo rãnh trong
Được thiết kế với hàm đo đặc biệt mỏng hoặc có hình dạng cong để len lỏi vào các rãnh hẹp bên trong chi tiết. Đây là dụng cụ thiết yếu trong việc kiểm tra các linh kiện khuôn mẫu có cấu tạo phức tạp.
Thước cặp đo khoảng cách tâm
Sử dụng để đo khoảng cách giữa tâm của hai lỗ. Loại thước này thường có các đầu đo hình nón để tự định tâm khi đưa vào lỗ, giúp kết quả đo khách quan và chính xác hơn.

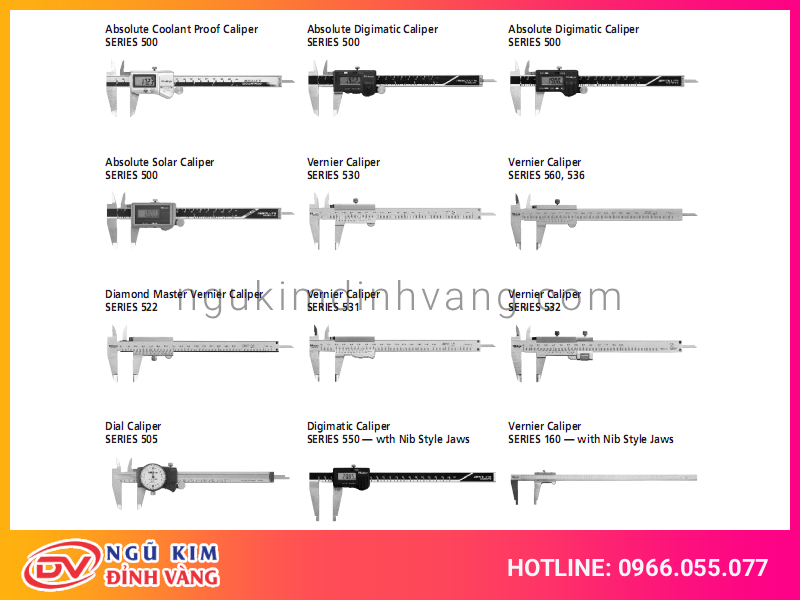

Các loại thước cặp cơ chuyên dụng
Hướng dẫn sử dụng thước cặp cơ đúng cách
Để đạt được kết quả đo chính xác nhất với thước cặp cơ, bạn cần tuân thủ quy trình các bước sau đây:
Bước chuẩn bị
Trước khi đo, hãy làm sạch bề mặt của vật cần đo và hai hàm đo của thước. Bất kỳ một hạt bụi hay vết dầu mỡ nào cũng có thể gây ra sai số lên đến vài phần trăm mm. Kiểm tra điểm “0” bằng cách đóng hoàn toàn hàm đo, các vạch 0 trên thước chính và thước phụ phải hoàn toàn trùng khớp.
Cách đặt thước khi đo
Khi đo đường kính ngoài, hãy đảm bảo vật đo được đặt vuông góc với hàm đo. Không nên đo ở phần mũi nhọn của hàm trừ khi thực sự cần thiết, vì đây là phần dễ bị mòn nhất. Khi đo đường kính trong, hãy đưa hàm đo vào sâu nhất có thể và giữ thước song song với mặt phẳng của lỗ.
Cách đọc giá trị trên thước cặp cơ
Giá trị cuối cùng = (Giá trị trên thước chính) + (Giá trị trên thước phụ x Độ chính xác).
- Nhìn vạch số 0 của thước phụ đang nằm ở vị trí nào trên thước chính. Đó là phần nguyên (mm).
- Tìm vạch tiếp theo trên thước phụ trùng nhất với một vạch bất kỳ trên thước chính. Đếm số vạch đó và nhân với độ chính xác (ví dụ 0.02 hoặc 0.05).
- Cộng hai giá trị lại để có kết quả cuối cùng.
Ưu điểm và nhược điểm của thước cặp cơ
Bất kỳ công cụ nào cũng có hai mặt, và thước cặp cơ cũng không ngoại lệ. Dưới đây là bảng so sánh giúp bạn cái nhìn tổng quan:
| Ưu điểm | Nhược điểm |
|---|---|
| Độ bền cực cao, không cần pin. | Đòi hỏi kỹ năng đọc vạch chia từ người dùng. |
| Hoạt động tốt trong môi trường dầu mỡ, bụi. | Dễ gây mỏi mắt khi làm việc liên tục. |
| Giá thành rẻ hơn so với dòng điện tử. | Tốc độ đọc kết quả chậm hơn. |
| Không bị nhiễu từ trường. | Có khả năng xảy ra sai số do góc nhìn (Parallax error). |
Đối với những công việc đòi hỏi sự tin cậy tuyệt đối và không muốn phụ thuộc vào nguồn điện, thước cặp cơ vẫn luôn là sự lựa chọn số một tại các nhà máy sản xuất linh kiện CNC chính xác.
Cách bảo quản và bảo trì thước cặp cơ
Của bền tại người, một chiếc thước cặp cơ nếu được bảo quản tốt có thể sử dụng hàng chục năm mà vẫn giữ nguyên độ chính xác.
- Sau khi sử dụng, hãy lau sạch thước bằng một miếng vải mềm và khô.
- Bôi một lớp dầu chống gỉ mỏng nếu không sử dụng trong thời gian dài.
- Tránh đặt thước chồng lên các dụng cụ khác như búa, kìm, dao phay để tránh trầy xước.
- Không dùng thước để gõ hoặc cạy các vật cứng.
- Luôn đặt thước trong hộp bảo vệ khi không sử dụng.
Bạn có thể tham khảo thêm các tiêu chuẩn đo lường quốc tế về Thước cặp để hiểu thêm về các cấp độ chính xác.
Tại sao nên mua thước cặp cơ tại Ngũ Kim Đỉnh Vàng?
Ngũ Kim Đỉnh Vàng tự hào là đơn vị uy tín hàng đầu tại Bình Dương chuyên cung cấp các loại dụng cụ đo lường chính xác. Khi mua thước cặp cơ tại hệ thống của chúng tôi, quý khách hàng sẽ nhận được:
- Sản phẩm chính hãng từ các thương hiệu nổi tiếng thế giới.
- Chế độ bảo hành dài hạn và hỗ trợ kỹ thuật tận tình.
- Giá cả cạnh tranh nhất thị trường nhờ nhập khẩu trực tiếp.
- Tư vấn chuyên sâu về các dòng dụng cụ cắt gọt, vật liệu mài mòn phù hợp với nhu cầu sản xuất.
Địa chỉ của chúng tôi tại Số 171, Lê Thị Trung, KP1A, P An Phú, Thuận An, Bình Dương luôn sẵn sàng đón tiếp quý khách đến tham quan và trải nghiệm sản phẩm trực tiếp.

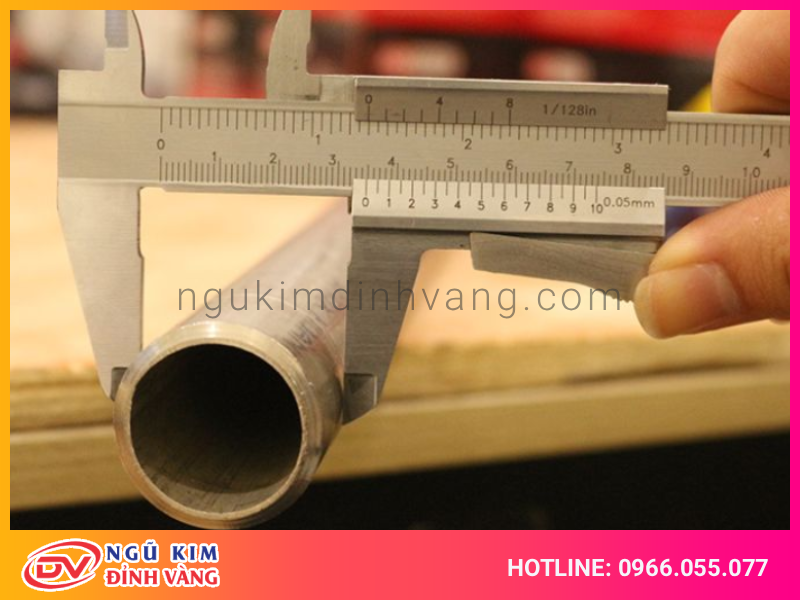

Ứng dụng thước cặp cơ
Câu hỏi thường gặp về thước cặp cơ
Thước cặp cơ có độ chính xác là bao nhiêu?
Thông thường, các dòng thước cặp cơ phổ thông có độ chính xác là 0.05mm hoặc 0.02mm. Một số dòng cao cấp có thể đạt đến 0.01mm nhưng rất hiếm vì giới hạn quan sát của mắt người.
Làm thế nào để khắc phục lỗi điểm không trên thước cặp cơ?
Nếu khi đóng hàm mà vạch 0 không trùng nhau, bạn cần kiểm tra xem có bụi bẩn bám vào hàm đo không. Nếu hàm đo đã sạch mà vẫn lệch, bạn có thể nới lỏng vít giữ thanh thước phụ để điều chỉnh lại (chỉ áp dụng với một số dòng cho phép chỉnh) hoặc ghi nhớ giá trị sai số để cộng/trừ vào kết quả đo.
Nên chọn thước cặp cơ hay thước cặp điện tử?
Nếu bạn làm việc trong môi trường nhiều dầu nhớt, nước làm mát và cần độ bền, hãy chọn thước cặp cơ. Nếu bạn cần tốc độ đo nhanh, đọc số dễ dàng và cần xuất dữ liệu ra máy tính, thước điện tử sẽ phù hợp hơn.
Thước cặp cơ làm từ chất liệu gì tốt nhất?
Chất liệu tốt nhất hiện nay là thép không gỉ (Inox) được tôi cứng. Một số loại cao cấp còn được mạ Titanium hoặc phủ lớp chống chói trên thang đo để người dùng dễ quan sát hơn dưới ánh đèn nhà xưởng.
